Универсальные станки для обработки поверхности

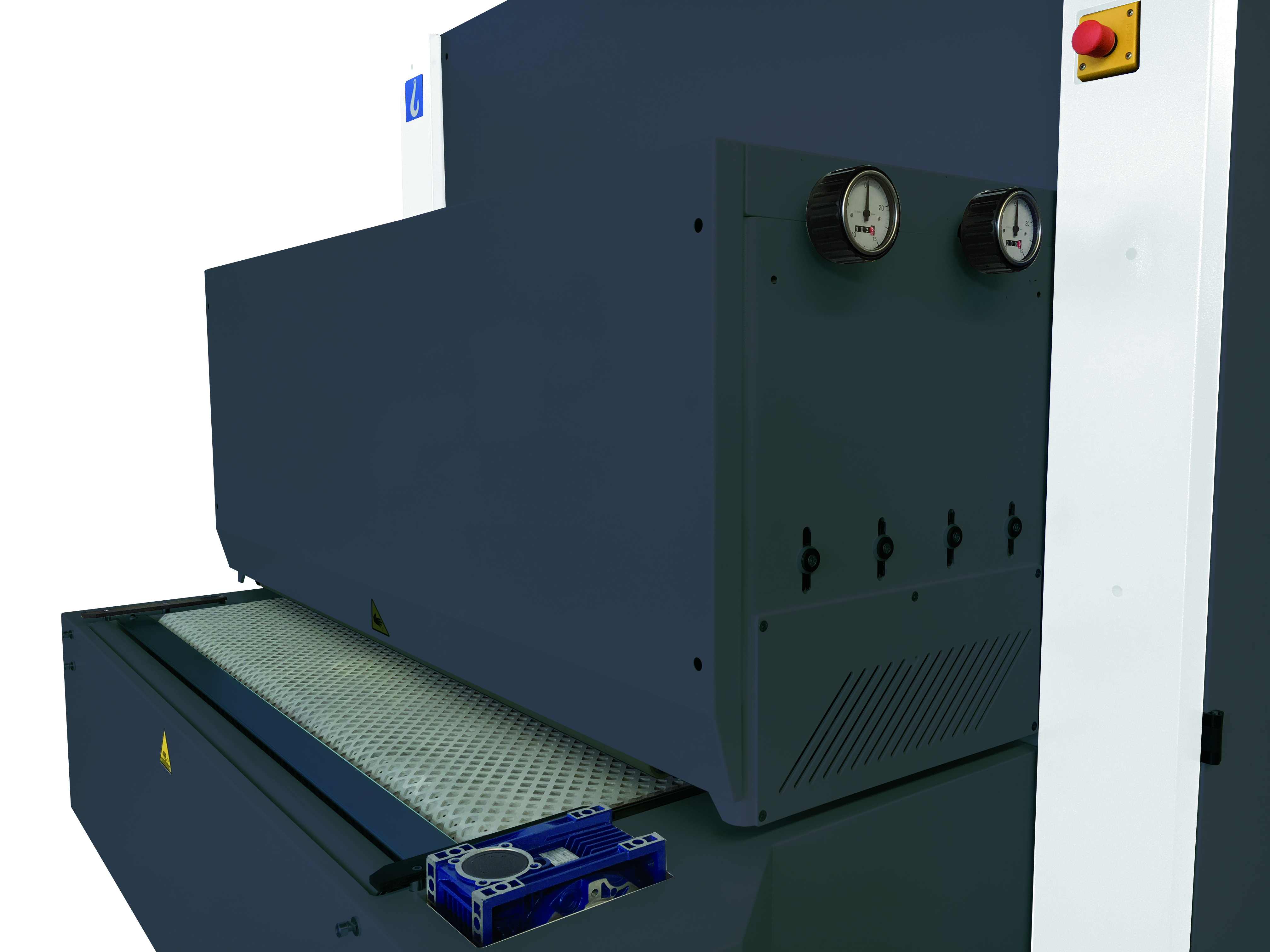

EMC GIANT M650-2200

Основные параметры

• Количество рабочих модулей 1-4 и более.
• Рабочая ширина 650-2200 мм (сухая обработка).
• Рабочая ширина 650-1650 мм (мокрая обработка).
• Стандартная рабочая толщина – 0,5-150 мм.
• Высота рабочего стола – 900 мм.
• Общая нагрузка на рабочий стол – 500 кг.
• Электронное управление с сенсорным экраном 15,4”.
• Внутренние и независимые двигатели узлов.
• Внутренняя вакуумная установка.
• Инвертор на подаче.
• Электронное устройство Grit-set для компенсации зернистости шлифовальной ленты.
• Система удалённой диагностики.
• Щетка для очистки конвейера на выходе.
• Расширители стола и рольганга.
• Возможность работы в линии.

Виды обработки

• Сухая обработка.
• Мокрая обработка.
• Шлифовка.
• Удаление грата и окалины.
• Удаление заусенцев.
• Удаление оксидной пленки.
• Притупление кромок.
• Финишная обработка.

Рабочий модуль - вал со шлифовальной лентой (R)

• Длина шлифовальной ленты 2620 / 3250 мм.
• Диаметр Ø250 / 300 мм.
• Мощность электромотора 18,5 - 22 кВт.
• Инвертор для изменения скорости вращения вала с 3 до 21 м/с.

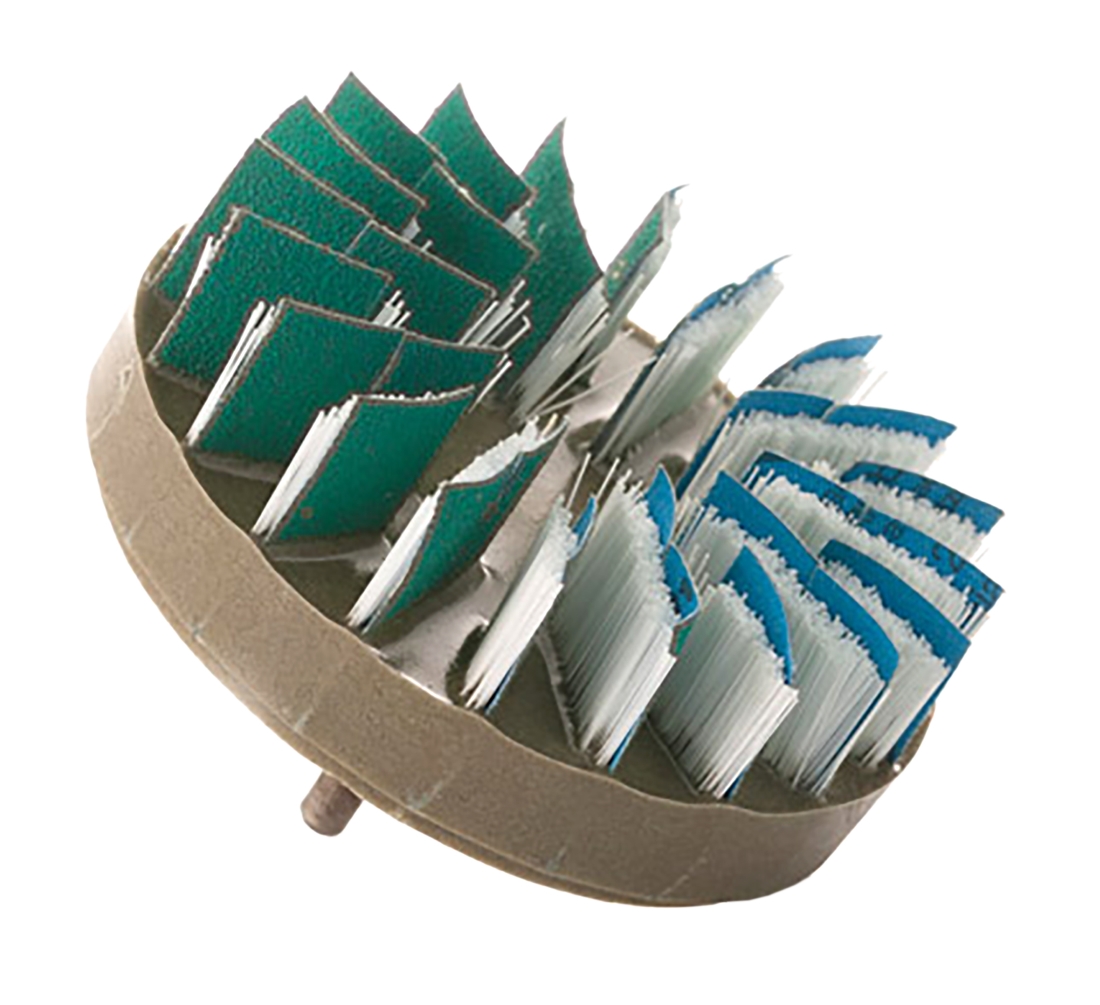

Рабочий модуль - группа щеток (h, H, Q)

• Однорядная группа качающихся дисковых щеток (h).
• Двухрядная группа качающихся дисковых щеток (H).
• Модуль планетарной конструкции из группы дисковых щеток (Q).

Рабочий модуль - продольная щетка (B и b)

• Параметры выбираются исходя из производственных задач.

Цветной сенсорный дисплей 15,4"

• Подключения – USB, RS232, Ethernet 10/100/1000.
• Емкость памяти: до 300 программ обработки.
• Автоматическая последовательность старта двигателей.
• Программирование, отображение и настройка всех электронных функций.
• Отображение отчета и сброс аварийных сигналов (самодиагностика) с записью в память.

Внутренняя вакуумная установка

• Вакуумный вентилятор размещается снизу, внутри рамы станка, что позволяет оптимизировать эффективность вакуума и снизить уровень шума.

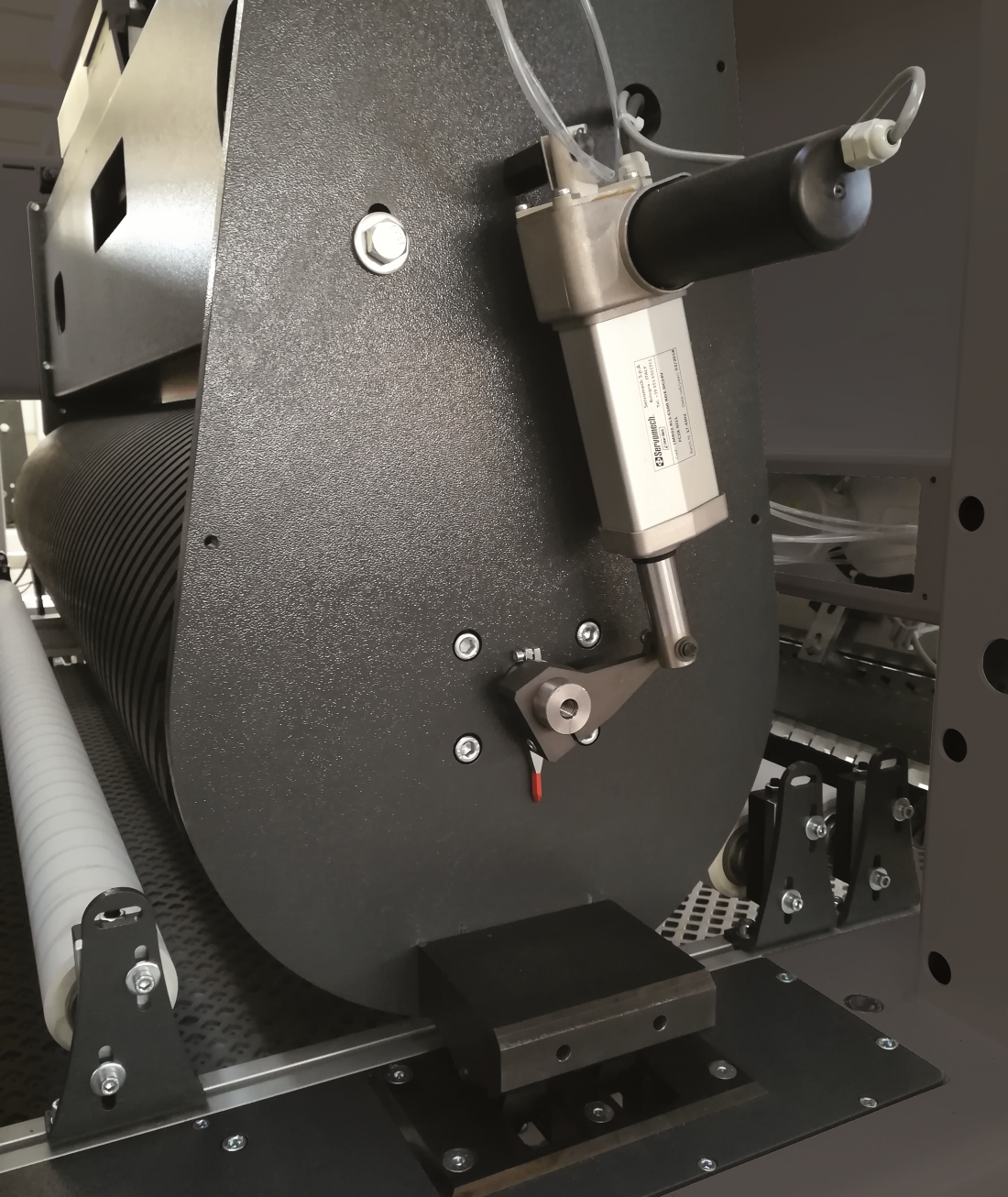

Электронное устройство Grit-set для компенсации зернистости шлифовальной ленты

Типовая конфигурация для обработки поверхности после плазменной / кислородной резки

• Удаление грата и окалины молотковыми щетками, зачистка заусенцев валом с абразивной лентой, скругление (притупление) кромок щетками с абразивом.
• Конфигурации для обработки за 1 или за 2 прохода.
• Может быть дополнена модулями для финиширования нужного качества. Например, модулем с абразивной лентой и/или продольной щеткой Скотч-брайт.

Типовая конфигурация для обработки поверхности после лазерной резки / пробивки

• Удаление заусенцев, скругление (притупление) кромки и/или чистовое шлифование.
• Может быть дополнена продольной щеткой Скотч-брайт для лучшего сатинирования.

Типовая конфигурация для обработки холодного / горячего проката

• Удаление заусенцев, чистовая шлифовка и/или финиширование Скотч-брайтом.
