Станки для гибки проволоки, прутков, труб
OMCG
Оборудование OMCG — это электрические станки с ЧПУ для гибки проволоки, труб и прутков. Компания поставляет решения для разных диаметров и уровней производства, а также предлагает дополнительные модули, разматыватели проволоки и станки для изготовления рычагов для стеклоочистителей.
Преимущества:
- Высокая точность и повторяемость гибки проволоки, труб и прутков.
- Удобное и мощное программное обеспечение Easy Programming 4.0.
- Симуляция операций на станке и исключение столкновений.
- Надежная конструкция с расчетом на долгую эксплуатацию.
- Широкий выбор опций и дополнительных модулей.
Minimalist 6: стартовый станок для гибки проволоки, труб и прутков
- Для прутков, труб, проволоки от Ø 2 до 6,35 мм.
- Передняя система подачи заготовок.
- Алюминиевый рычаг направляющей проволоки.
- Электрическая система автоматического управления на базе ЧПУ.
- 3D-программа Easy Programming 4.0 для симуляции обработки и исключения столкновений.
- Модуль для снятия фаски (опция).
- Трехпозиционный флиппер для выпрямителя проволоки (опция).
C61B.8: универсальный станок для гибки проволоки, труб и прутков
- Для прутков, труб, проволоки от Ø 2 до 8 мм.
- Задняя система подачи заготовок.
- Головка с оптимизированной траекторией сокращает прямолинейные участки между гибами.
- Роликовый рычаг направляющей проволоки защищает от перекручиваний.
- Электрическая система автоматического управления на базе ЧПУ.
- 3D-программа Easy Programming 4.0 для симуляции обработки и исключения столкновений.
- Модуль для снятия фаски (опция).
- Трехпозиционный флиппер для выпрямителя проволоки (опция).
- Рычажный пресс (опция).
C31E: передовые станки для гибки проволоки, труб и прутков
- 3 версии для проволоки от Ø 3 до 18 мм и 3 версии для труб до 16x3 мм.
- Задняя система подачи заготовок.
- Эксцентриковая головка минимизирует деформацию трубы.
- Возможность гибки на шпинделе или вкладыше при разной последовательности управления (например, центрированные петли).
- Роликовый рычаг направляющей проволоки защищает от перекручиваний.
- Электрическая система автоматического управления на базе ЧПУ.
- 3D-программа Easy Programming 4.0 для симуляции обработки и исключения столкновений.
- Модуль для снятия фаски (опция).
- Трехпозиционный флиппер для выпрямителя проволоки (опция).
- Пресс (опция).
- Модуль формовки (опция).
XWA: специальный станок для гибки рычагов стеклоочистителей
- Станок для размотки ленты, подачи, маркировки, пробивки, резки, боковой и прямой гибки, гибки со стороны адаптера и со стороны соединения пружины.
- 3D-программа Easy Programming 4.0 в комплекте.
- Контроль RFID для правильной наладки оснастки (опция).
- Оптический контроль качества (опция).
- Возможность получить концы разной формы (опция).
- Система для быстрой переналадки (опция).
- Возможность подключения к роботам и другим узлам (опция).

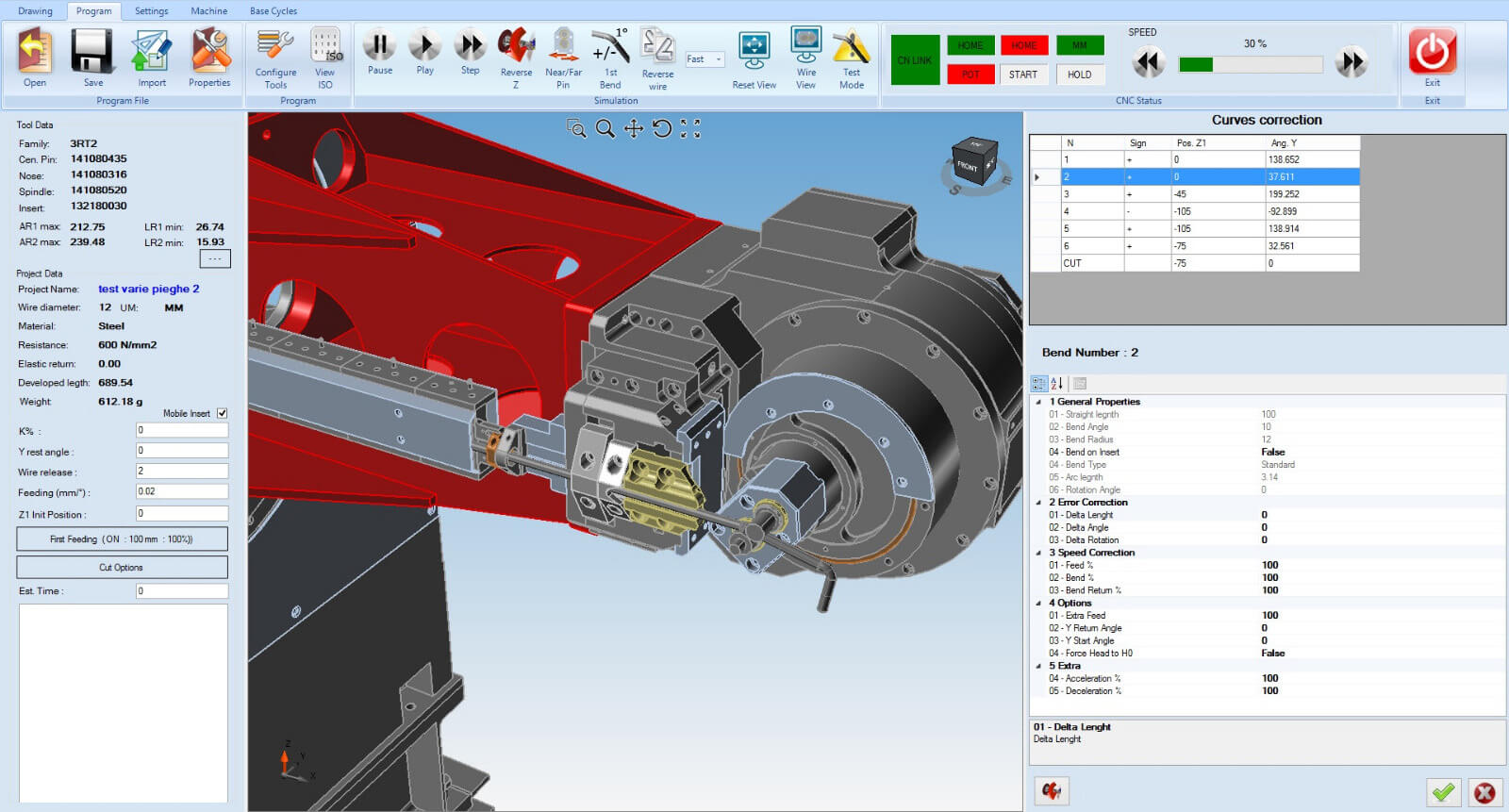

Easy Programming 4.0: программное обеспечение для станков OMCG в комплекте
- Добавление чертежа: прямоугольная система координат (X-Y-Z), полярная система координат (LRA), импорт в формате STEP.
- 3D-программирование деталей.
- Коррекция изделия в реальном времени.
- Симуляция обработки и исключение столкновений.
- Поддержка установки измерительных систем.
- Удобный интерфейс в формате Индустрии 4.0.
Разматыватели проволоки, ленты, трубы: дополнительное оборудование для станков OMCG
Серия разматывателей трубы и проволоки (лента как опция) для автоматических гибочных станков. Каждая модель оборудована мотором с приводом от инвертера, который позволяет регулировать скорость размотки в зависимости от наклона вращающего рычага. Разматыватели OMCG совместимы со станками других производителей.
SM02 — компактный разматыватель для заготовок диаметром до 8 мм диаметром. Направляющей проволоки служит рессора, которая значительно сокращает натяжение мелких диаметров по сравнению с другими решениями.
SM05 — разматыватель средних размеров для заготовок от 4 до 14 мм диаметром. Максимальная гибкость в установке и применении.
SM15 — крупный разматыватель для заготовок диаметром от 12 до 20 мм. Широкий диск и большие мощности позволяют разматывать трубы и проволоку в особо крупных масштабах.
| Технические характеристики | Minimalist 6 | C61B | C31E.10 | C31E.14 | C31E.18 | XWA |
|---|---|---|---|---|---|---|
| Кол-во контролируемых осей | 3 | 4 | 5 | 6 | 6 | До 7 |
| Диаметр проволоки (сталь/нерж. сталь), мм | 2-6,35 | 2-8 | 3-10 | 5-14 | 6-18 | - |
| Труба круглого сечения, нержавеющая сталь, мм | - | - | 10x2 | 14x2 | 16x3 | - |
| Номинальное сопротивление растяжению, кг/мм2 | 60 | 60 | 60 | 60 | 60 | до: 1200 Н/мм2 (9x4мм макс.) до: 1000 Н/мм2 (12x4 мм макс.) |
| Радиусы гибки (на вкладыше) макс. | 2 | 2 | 2 | 2 | 2 | - |
| Радиусы гибки (на шпинделе) макс. | - | - | 2 | 2 | 2 | - |
| Y точность гибки, +/-° | +/- 0,2 | +/- 0,1 | +/- 0,2 | +/- 0,3 | +/- 0,4 | - |
| Время гибки по Y (гибка на 90°), сек | 0,25 | 0,35 | 0,4 | 0,5 | 0,7 | - |
| Время гибки по Y (гибка на 180°), сек | 0,40 | 0,5 | 0,6 | 0,7 | 1 | - |
| Размеры рычага, мм | - | - | - | - | 9x3 | 9x4 | 12x4 | |
| Длина направляющего рычага, мм | 850 | 670 | 850 | 1000 | 1000 | 200-700 |
| X точность подачи, +/- мм | +/- 0,1 | +/- 0,1 | +/- 0,1 | +/- 0,2 | +/- 0,3 | - |
| X макс. скорость подачи, м/мин | 59 | 83 | 139 | 94 | 57 | - |
| Длина подачи материала, мм | 0 до ∞ | 0 до ∞ | 0 до ∞ | 0 до ∞ | 0 до ∞ | - |
| Z точность, +/-° | +/- 0,2 | +/- 0,2 | +/- 0,2 | +/- 0,2 | +/- 0,2 | - |
| Z макс. скорость поворота, °/сек | 530 | 530 | 424 | 290 | 190 | - |
| Макс. угол гибки, ° | +/- 172 | +/- 172 | +180 /-160 | +180 /-160 | +180 /-160 | - |
| Общая установленная мощность, кВт | 10,4 | 11,5 | 28 | 35 | 60 | 62 |
| Потребляемая мощность, кВт | 4 | 6 | 12 | 15 | 22 | 23 |
| Габаритные размеры (Д x Ш x В), включая ограждения и выпрямитель, мм | 3050x2050x2000 | 3450x2050x2000 | 5100x2640x1800 | 5100x2640x2100 | 6000x2640x2100 | 1320x5300x2450 |
| Вес станка, кг | 1700 | 1900 | 4100 | 5750 | 6500 | 8300 |
Minimalist 6: стартовый станок для гибки проволоки, труб и прутков
- Для прутков, труб, проволоки от Ø 2 до 6,35 мм.
- Передняя система подачи заготовок.
- Алюминиевый рычаг направляющей проволоки.
- Электрическая система автоматического управления на базе ЧПУ.
- 3D-программа Easy Programming 4.0 для симуляции обработки и исключения столкновений.
- Модуль для снятия фаски (опция).
- Трехпозиционный флиппер для выпрямителя проволоки (опция).
C61B.8: универсальный станок для гибки проволоки, труб и прутков
- Для прутков, труб, проволоки от Ø 2 до 8 мм.
- Задняя система подачи заготовок.
- Головка с оптимизированной траекторией сокращает прямолинейные участки между гибами.
- Роликовый рычаг направляющей проволоки защищает от перекручиваний.
- Электрическая система автоматического управления на базе ЧПУ.
- 3D-программа Easy Programming 4.0 для симуляции обработки и исключения столкновений.
- Модуль для снятия фаски (опция).
- Трехпозиционный флиппер для выпрямителя проволоки (опция).
- Рычажный пресс (опция).
C31E: передовые станки для гибки проволоки, труб и прутков
- 3 версии для проволоки от Ø 3 до 18 мм и 3 версии для труб до 16x3 мм.
- Задняя система подачи заготовок.
- Эксцентриковая головка минимизирует деформацию трубы.
- Возможность гибки на шпинделе или вкладыше при разной последовательности управления (например, центрированные петли).
- Роликовый рычаг направляющей проволоки защищает от перекручиваний.
- Электрическая система автоматического управления на базе ЧПУ.
- 3D-программа Easy Programming 4.0 для симуляции обработки и исключения столкновений.
- Модуль для снятия фаски (опция).
- Трехпозиционный флиппер для выпрямителя проволоки (опция).
- Пресс (опция).
- Модуль формовки (опция).
XWA: специальный станок для гибки рычагов стеклоочистителей
- Станок для размотки ленты, подачи, маркировки, пробивки, резки, боковой и прямой гибки, гибки со стороны адаптера и со стороны соединения пружины.
- 3D-программа Easy Programming 4.0 в комплекте.
- Контроль RFID для правильной наладки оснастки (опция).
- Оптический контроль качества (опция).
- Возможность получить концы разной формы (опция).
- Система для быстрой переналадки (опция).
- Возможность подключения к роботам и другим узлам (опция).
Easy Programming 4.0: программное обеспечение для станков OMCG в комплекте
- Добавление чертежа: прямоугольная система координат (X-Y-Z), полярная система координат (LRA), импорт в формате STEP.
- 3D-программирование деталей.
- Коррекция изделия в реальном времени.
- Симуляция обработки и исключение столкновений.
- Поддержка установки измерительных систем.
- Удобный интерфейс в формате Индустрии 4.0.
Разматыватели проволоки, ленты, трубы: дополнительное оборудование для станков OMCG
Серия разматывателей трубы и проволоки (лента как опция) для автоматических гибочных станков. Каждая модель оборудована мотором с приводом от инвертера, который позволяет регулировать скорость размотки в зависимости от наклона вращающего рычага. Разматыватели OMCG совместимы со станками других производителей.
SM02 — компактный разматыватель для заготовок диаметром до 8 мм диаметром. Направляющей проволоки служит рессора, которая значительно сокращает натяжение мелких диаметров по сравнению с другими решениями.
SM05 — разматыватель средних размеров для заготовок от 4 до 14 мм диаметром. Максимальная гибкость в установке и применении.
SM15 — крупный разматыватель для заготовок диаметром от 12 до 20 мм. Широкий диск и большие мощности позволяют разматывать трубы и проволоку в особо крупных масштабах.
