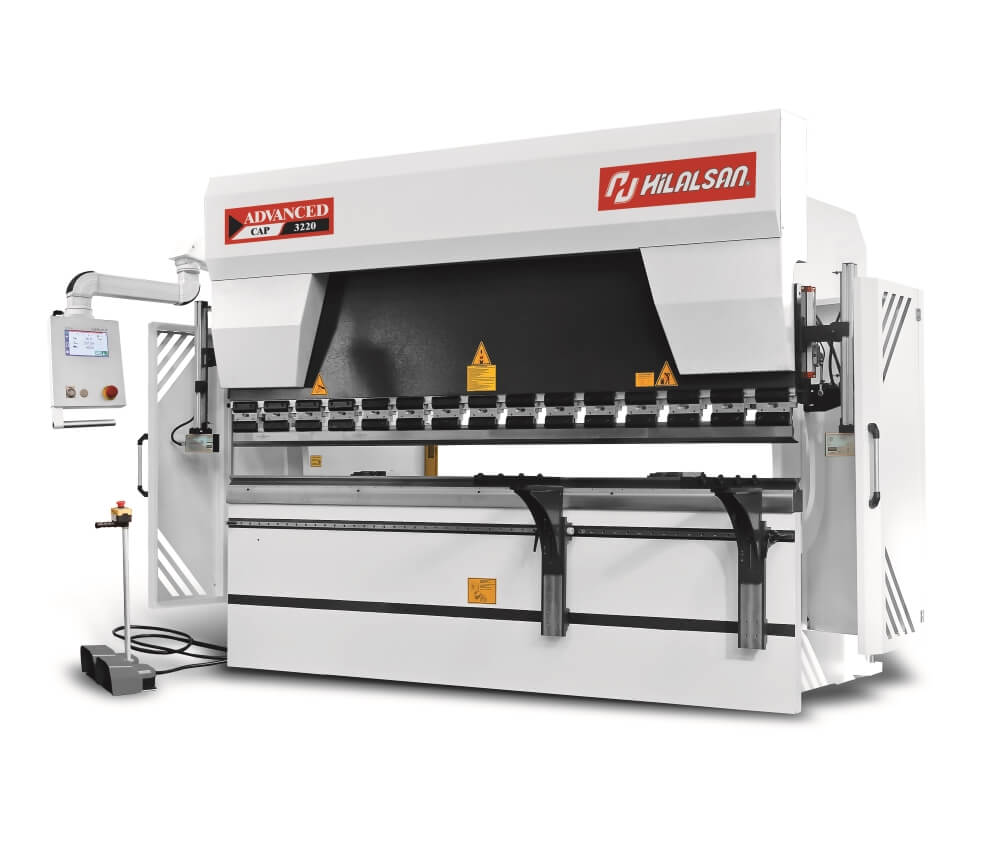

Гидравлические гибочные прессы
HILALSAN ADVANCED

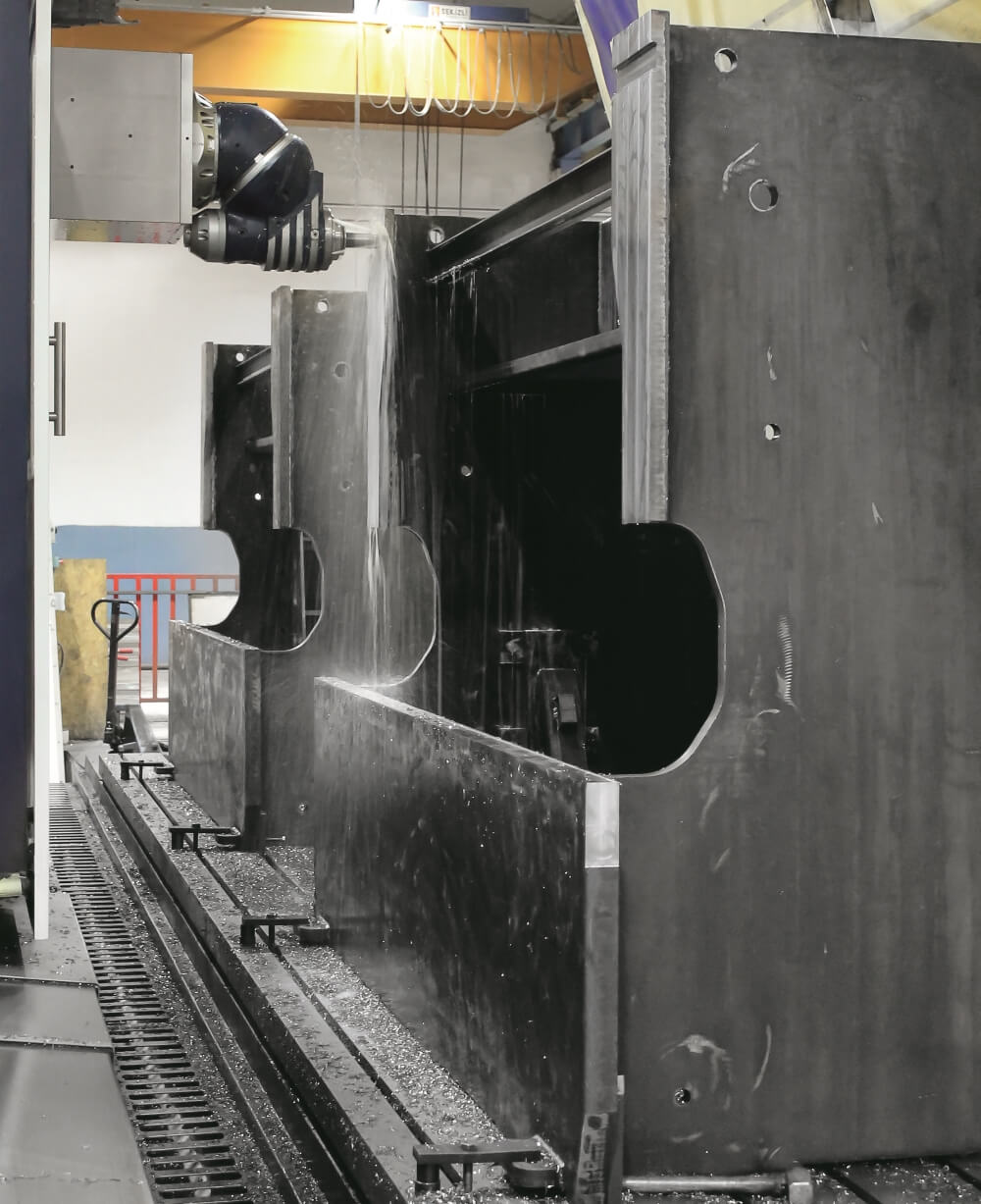

- Рама станка изготовлена с использованием передовой технологии с очень точными допусками и снятием напряжений с помощью больших сварных компонентов. Все точки растяжения сконструированы с большими радиусами и предварительным напряжением, исключающим возникновение трещин в сварных швах.
- Геометрия нижних столов и верхней траверсы рассчитаны на оптимальное значение минимальной деформации.
- Верхняя траверса спроектирована таким образом, чтобы роликовые подшипники, поршневые подшипники и манжеты могли компенсировать вертикальные нагрузки.
- Гидравлический цилиндр спроектирован как двухсторонний и отполирован до шероховатости поверхности не более 2 мкм. Таким образом, обеспечивается максимальная износостойкость. Корпуса цилиндров изготавливаются ковкой по стандарту SAE 1040.
- Гидравлические цилиндры прикреплены к передней части стоек с помощью болтов и кулачков, чтобы обеспечить отличное выравнивание и балансировку нагрузки.
- Особенности поршневой головки: манжеты типа Omega снабжены широкими бронзовыми подшипниками, полуугольными втулками.
- Поршни обрабатываются прецизионным шлифованием с дальнейшей закалкой и хромированием, что обеспечивает высокую износостойкость поверхности поршней.
- Регулируемые верхние направляющие изготовлены из материалов с низким коэффициентом трения. Эти направляющие расположены так, чтобы регулировать положение верхней траверсы.
- Гидравлическая система позволяет точно управлять положением верхней траверсы.
- Система задних упоров изготавливается с учетом возможного негативного влияния окружающей среды. Подшипники заднего упора - двухрядные и рассчитаны для работы в тяжелых условиях . Специальные подшипники с защитой применяются против пыли и других частиц, которые накапливаются в линейных в процессе работы.
- Наружная поверхность машины окрашена двумя слоями краски толщиной не менее 60 микрон для защиты от погодных условий. Сушка после окраски производится поэтапно в разных временных и температурных режимах.
- Стандартная комплектация включает числовое управление осями Y1, Y2, X.
Стандартная комплектация
- Контроллер Cybelec Touch 8 цветным сенсорным экраном.
- Моторизированный задний упор с приводом от сервомотора управляемый по оси Х с двумя пальцами заднего упора.
- Система верхних зажимов европейского типа.
- Комплект верхнего инструмента европейского типа (110 / 75o / h66 мм или 110 / 75o / h105 мм).
- Комплект матриц европейского типа 4V H: 60x60 мм.
- Нижний узкий стол.
- Передние опоры, скользящие вдоль линии гиба (2 шт.).
- Ножная педаль с кнопкой аварийного останова.
- Подсветка зоны гибки.
- Фотоэлектрическая защита задней зоны.
- Лазерная система защиты рук.
Опции
- Управляющая стойка ЧПУ.
- Задний упор с управляемыми осями X1, X2, R1, R2, Z1, Z2, X5, X6.
- Нижний стол.
- Передняя лазерная система безопасности.
- Комплект многоручьевых матриц типа Hilalsan.
- Гидравлическая система верхнего зажима инструмента типа WILA.
- Гидравлическая система нижнего зажима инструмента типа WILA.
- Комплект гибочного инструмента(верхний и нижний).
- Система подогрева масла.
- Система охлаждения масла.
- Ручная центральная система смазки.
- Моторизованная центральная система смазки.
- Дополнительная ножная педаль.
- Специальный полноразмерный защитный кожух (станки от 3 до 4 метров).
- Моторизованная система бомбирования типа WILA.
Системы ЧПУ
- CYBELEC TOUCH8 2D.
- CYBELEC TOUCH12 2D.
- CYBELEC MODEVA PAC 2D.
- CYBELEC MODEVA 19T 3D.
- CYBELEC MODEVA RA 3D.
- DELEM DA58T 2D.
- DELEM DA69T 3D.
- И др.
Ручная или моторизованная система бомбирования типа WILA, управляемая от ЧПУ
Преимущества бомбирования при получении постоянного угла. Точность гиба пресса определяется отклонениями от параллельности верхней траверсы рабочего стола, а также другими факторами. Фактически, противодействующие силы, действующие на инструмент, не постоянно, а угол не является одинаковым по длине инструмента. Независимая правая и левая оси (Y1 и Y2) управляются пропорциональными клапанами и системой контоля линейного положения. Система бомбирования распределяет изгибающую силу равномерно по поверхности изгибаемой детали, чтобы обеспечить правильную гибку.
Двигатели и приводы Mitsubishi
Движение пальцев заднего упора в гидравлических прессах управляется с помощью блока управления ЧПУ. Высокопроизводительные сервоприводы, производства Mitsubishi, обеспечивает перемещения пальцев заднего упора. Точность детали обеспечивается с помощью этих приводов. Используются компоненты электрооборудования марки Siemens, Telemecanique и Schneider.
Системы заднего упора
Важнейшим фактором прецизионной гибки на листогибочных прессах является система задних упоров. Конструкция Hilalsan имеет специальную, мощную и точную систему задних упоров, которая перемещаются по линейными направляющим на боковинах и ШВП. Конструкции характерна высокая прочность благодаря крепкому механическому каркасу, за счет чего она может выдерживать большие нагрузки. Пальцевые блоки заднего упора движутся по верхнему двойному алюминиевому профилю. Эти пальцевые блоки упорных очень чувствительны и их можно регулировать по всем осям.
- Задний упор с управлением по оси Х.
- Задний упор с управлением по осям Х-R.
- Задний упор с управлением по осям X-R-Z1-Z2.
- Задний упор с управлением по осям X-R-Z1-Z2-X5-X6.
- Задний упор ATF X1-X2-R1-R2-Z1-Z2.
Лазерная система безопасности
Легко управляемая фронтальная лазерная защита пальцев с линейными направляющими и цифровой магнитной линейкой GIVI Magnescale.
Гидравлические системы от ведущих еврорейских производителей
- Гидравлические блоки, клапана, насосы, фильтры и другие компоненты от REXROTH, HÖERBİGER и других известных производителей.
Конструкция верхней траверсы
Верхняя траверса крепится на двойных пружинах, и с помощью соединения сферического подшипника с цилиндрами для дополнительной безопасности. Параллельность верхней траверсы может регулироваться с большей точностью, и пропорциональные клапаны могут работать синхронно друг с другом.
Технические характеристики | CAP-1360 | CAP-2060 | CAP-26100 | CAP-3100 | CAP-3135 | CAP-3175 | CAP-3220 | CAP-3270 | CAP-3320 | CAP-3400 | CAP-37175 | CAP-37220 | CAP-37320 | CAP-4135 | CAP-4175 | CAP-4220 | CAP-4270 | CAP-4320 | CAP-4400 | CAP-6220 | CAP-6320 | CAP-6400 | CAP-6600 | CAP-6800 | CAP-61000 | CAP-61250 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Максимальное усилие пресса, кН | 600 | 600 | 1000 | 1000 | 1350 | 1750 | 2200 | 2700 | 3200 | 4000 | 1750 | 2200 | 3200 | 1350 | 1750 | 2200 | 2700 | 3200 | 4000 | 2200 | 3200 | 4000 | 6000 | 8000 | 10000 | 12500 |
Рабочая длина, мм | 1300 | 2100 | 2600 | 3100 | 3100 | 3100 | 3100 | 3100 | 3100 | 3100 | 3700 | 3700 | 3700 | 4100 | 4100 | 4100 | 4100 | 4100 | 4100 | 6100 | 6100 | 6100 | 6100 | 6100 | 6100 | 6100 |
Расстояние между стойками, мм | 1100 | 1700 | 2200 | 2600 | 2600 | 2600 | 2600 | 2600 | 2600 | 2550 | 3200 | 3200 | 3200 | 3600 | 3600 | 3600 | 3600 | 3600 | 3550 | 5100 | 5100 | 5100 | 5100 | 5100 | 5100 | 5100 |
Зев, мм | 310 | 310 | 310 | 410 | 410 | 410 | 410 | 410 | 510 | 510 | 410 | 410 | 510 | 410 | 410 | 410 | 410 | 510 | 510 | 410 | 510 | 510 | 510 | 610 | 610 | 610 |
Максимальный ход траверсы, мм | 185 | 185 | 205 | 265 | 265 | 265 | 265 | 265 | 315 | 315 | 265 | 265 | 315 | 265 | 265 | 265 | 265 | 315 | 315 | 265 | 315 | 315 | 365 | 415 | 515 | 515 |
Скорость опускания траверсы, мм/с | 140 | 140 | 140 | 140 | 140 | 130 | 130 | 110 | 100 | 90 | 120 | 110 | 90 | 120 | 120 | 100 | 100 | 90 | 90 | 80 | 80 | 70 | 70 | 70 | 70 | 70 |
Скорость гибки, мм/с | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 9 | 9 | 8 | 10 | 10 | 9 | 10 | 10 | 9 | 8 | 8 | 8 | 8 | 8 | 8 | 7 | 6 | 5 | 5 |
Скорость возврата, мм/с | 120 | 120 | 110 | 110 | 100 | 100 | 100 | 100 | 90 | 80 | 100 | 100 | 90 | 100 | 100 | 100 | 80 | 80 | 80 | 80 | 80 | 60 | 70 | 60 | 60 | 60 |
Расстояние между столом и траверсой, мм | 390 | 390 | 410 | 485 | 485 | 485 | 485 | 485 | 535 | 530 | 485 | 485 | 535 | 485 | 485 | 485 | 485 | 535 | 535 | 485 | 535 | 535 | 585 | 635 | 735 | 735 |
Мощность главного привода, кВт | 5,5 | 7,5 | 11 | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 18.5 | 22 | 30 | 15 | 18.5 | 22 | 22 | 30 | 37 | 30 | 30 | 37 | 45 | 55 | 55 | 90 |
Ход X (стандартный упор), мм | 500 | 500 | 500 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 |
Скорость X (стандартный упор), мм/с | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
Ход R (стандартный упор), мм | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
Скорость R (стандартный упор), мм/с | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
Примерная масса станка, кг | 3800 | 4500 | 7000 | 7800 | 9000 | 10000 | 12000 | 13000 | 14500 | 18500 | 11500 | 13500 | 18000 | 10500 | 1200 | 15000 | 17500 | 20500 | 25000 | 24000 | 28000 | 35500 | 54000 | 70000 | 78000 | 97000 |
Длина, мм | 2150 | 3050 | 3400 | 3900 | 3900 | 3900 | 3950 | 3950 | 4000 | 4050 | 4550 | 4550 | 4600 | 4950 | 4950 | 4950 | 4950 | 5000 | 5000 | 7000 | 7000 | 7050 | 7200 | 7200 | 7400 | 7400 |
Ширина, мм | 1500 | 1650 | 1850 | 1950 | 1950 | 2000 | 2000 | 2000 | 2250 | 2250 | 2000 | 2000 | 2250 | 2000 | 2000 | 2000 | 2000 | 2250 | 2250 | 2000 | 2250 | 2250 | 2650 | 3100 | 3250 | 3300 |
Высота, мм | 2300 | 2350 | 2650 | 2750 | 2800 | 2850 | 2900 | 2950 | 3150 | 3250 | 2900 | 3000 | 3200 | 2850 | 2950 | 3000 | 3000 | 3200 | 3300 | 3350 | 3500 | 3700 | 3900 | 4200 | 4500 | 5300 |
Глубина ямы в полу, мм | 700 | 900 | 1050 | 1200 |
Стандартная комплектация
- Контроллер Cybelec Touch 8 цветным сенсорным экраном.
- Моторизированный задний упор с приводом от сервомотора управляемый по оси Х с двумя пальцами заднего упора.
- Система верхних зажимов европейского типа.
- Комплект верхнего инструмента европейского типа (110 / 75o / h66 мм или 110 / 75o / h105 мм).
- Комплект матриц европейского типа 4V H: 60x60 мм.
- Нижний узкий стол.
- Передние опоры, скользящие вдоль линии гиба (2 шт.).
- Ножная педаль с кнопкой аварийного останова.
- Подсветка зоны гибки.
- Фотоэлектрическая защита задней зоны.
- Лазерная система защиты рук.
Опции
- Управляющая стойка ЧПУ.
- Задний упор с управляемыми осями X1, X2, R1, R2, Z1, Z2, X5, X6.
- Нижний стол.
- Передняя лазерная система безопасности.
- Комплект многоручьевых матриц типа Hilalsan.
- Гидравлическая система верхнего зажима инструмента типа WILA.
- Гидравлическая система нижнего зажима инструмента типа WILA.
- Комплект гибочного инструмента(верхний и нижний).
- Система подогрева масла.
- Система охлаждения масла.
- Ручная центральная система смазки.
- Моторизованная центральная система смазки.
- Дополнительная ножная педаль.
- Специальный полноразмерный защитный кожух (станки от 3 до 4 метров).
- Моторизованная система бомбирования типа WILA.
Системы ЧПУ
- CYBELEC TOUCH8 2D.
- CYBELEC TOUCH12 2D.
- CYBELEC MODEVA PAC 2D.
- CYBELEC MODEVA 19T 3D.
- CYBELEC MODEVA RA 3D.
- DELEM DA58T 2D.
- DELEM DA69T 3D.
- И др.
Ручная или моторизованная система бомбирования типа WILA, управляемая от ЧПУ
Преимущества бомбирования при получении постоянного угла. Точность гиба пресса определяется отклонениями от параллельности верхней траверсы рабочего стола, а также другими факторами. Фактически, противодействующие силы, действующие на инструмент, не постоянно, а угол не является одинаковым по длине инструмента. Независимая правая и левая оси (Y1 и Y2) управляются пропорциональными клапанами и системой контоля линейного положения. Система бомбирования распределяет изгибающую силу равномерно по поверхности изгибаемой детали, чтобы обеспечить правильную гибку.
Двигатели и приводы Mitsubishi
Движение пальцев заднего упора в гидравлических прессах управляется с помощью блока управления ЧПУ. Высокопроизводительные сервоприводы, производства Mitsubishi, обеспечивает перемещения пальцев заднего упора. Точность детали обеспечивается с помощью этих приводов. Используются компоненты электрооборудования марки Siemens, Telemecanique и Schneider.
Системы заднего упора
Важнейшим фактором прецизионной гибки на листогибочных прессах является система задних упоров. Конструкция Hilalsan имеет специальную, мощную и точную систему задних упоров, которая перемещаются по линейными направляющим на боковинах и ШВП. Конструкции характерна высокая прочность благодаря крепкому механическому каркасу, за счет чего она может выдерживать большие нагрузки. Пальцевые блоки заднего упора движутся по верхнему двойному алюминиевому профилю. Эти пальцевые блоки упорных очень чувствительны и их можно регулировать по всем осям.
- Задний упор с управлением по оси Х.
- Задний упор с управлением по осям Х-R.
- Задний упор с управлением по осям X-R-Z1-Z2.
- Задний упор с управлением по осям X-R-Z1-Z2-X5-X6.
- Задний упор ATF X1-X2-R1-R2-Z1-Z2.
Лазерная система безопасности
Легко управляемая фронтальная лазерная защита пальцев с линейными направляющими и цифровой магнитной линейкой GIVI Magnescale.
Гидравлические системы от ведущих еврорейских производителей
- Гидравлические блоки, клапана, насосы, фильтры и другие компоненты от REXROTH, HÖERBİGER и других известных производителей.
Конструкция верхней траверсы
Верхняя траверса крепится на двойных пружинах, и с помощью соединения сферического подшипника с цилиндрами для дополнительной безопасности. Параллельность верхней траверсы может регулироваться с большей точностью, и пропорциональные клапаны могут работать синхронно друг с другом.
в полной версии
Модельный ряд | Максимальное усилие пресса, кН | Рабочая длина, мм | Максимальный ход траверсы, мм |
---|---|---|---|
CAP-1360 | 600 | 1300 | 185 |
CAP-2060 | 600 | 2100 | 185 |
CAP-26100 | 1000 | 2600 | 205 |
CAP-3100 | 1000 | 3100 | 265 |
CAP-3135 | 1350 | 3100 | 265 |
CAP-3175 | 1750 | 3100 | 265 |
CAP-3220 | 2200 | 3100 | 265 |
CAP-3270 | 2700 | 3100 | 265 |
CAP-3320 | 3200 | 3100 | 315 |
CAP-3400 | 4000 | 3100 | 315 |
CAP-37175 | 1750 | 3700 | 265 |
CAP-37220 | 2200 | 3700 | 265 |
CAP-37320 | 3200 | 3700 | 315 |
CAP-4135 | 1350 | 4100 | 265 |
CAP-4175 | 1750 | 4100 | 265 |
CAP-4220 | 2200 | 4100 | 265 |
CAP-4270 | 2700 | 4100 | 265 |
CAP-4320 | 3200 | 4100 | 315 |
CAP-4400 | 4000 | 4100 | 315 |
CAP-6220 | 2200 | 6100 | 265 |
CAP-6320 | 3200 | 6100 | 315 |
CAP-6400 | 4000 | 6100 | 315 |
CAP-6600 | 6000 | 6100 | 365 |
CAP-6800 | 8000 | 6100 | 415 |
CAP-61000 | 10000 | 6100 | 515 |
CAP-61250 | 12500 | 6100 | 515 |
