Установки лазерной резки с оптоволоконным генератором
SALVAGNINI L3
Высокопроизводительные волоконные лазеры, позволяющие выполнять качественную резку металлов, в том числе таких как алюминий, латунь, бронза и медь. Применяются как отдельно стоящее оборудование, так и в составе автоматизированных линий.
Лазерные системы второго поколения доступны с источниками мощностью 2 кВт, 3 кВт и 4 кВт и рабочими сменными столами длиной 3 м и 4 м, что позволило расширить возможности резания по ассортименту материалов, их толщинам и длинам.
Скорость резки
Характеристики источника волоконного лазера и оптической цепи разработки Salvagnini с использованием волокна для передачи луча и фокусирующей головки создают мощный лазерный луч повышенной плотности, позволяющий добиваться высочайшей скорости резки (свыше 60 м/мин) листов средней и малой толщины при одновременном обеспечении высокого качества резки листов большой толщины.

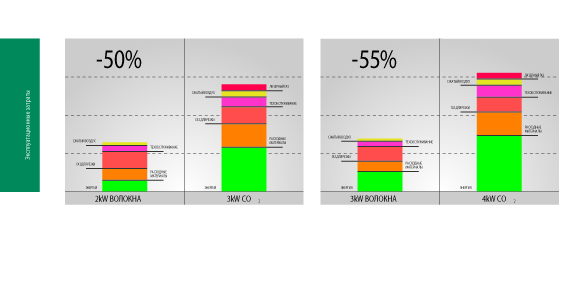

Стоимость машинного часа
L3 отличается низкими эксплуатационными затратами, что обеспечивается благодаря:
- Повышенному КПД источника и холодильника.
- Отсутствию оптического канала.
- Отсутствию лазерного газа.
- Снижению расходов на техобслуживание.
- Опции резки с использованием сжатого воздуха.
Протокол ETHERCAT
Числовой контроллер Six оснащен высокоскоростной системой связи Ethercat, необходимой для обеспечения нужной производительности при высоких скоростях резки, получаемых при использовании оптоволоконных источников. Числовой контроллер управляет перемещением осей, положением фокуса луча, параметрами управления источником и вспомогательными газами, обеспечивая постоянную и точную синхронизацию.
Высококачественная резка с одной линзой
Система L3 имеет фокусирующую головку собственной разработки Salvagnini, которая впитала в себя весь накопленный компанией опыт и направлена на повышение характеристик и динамики передачи лазерного излучения по оптоволокну. Головка с одной линзой позволяет обеспечивать высокое качество резки любой толщины и гарантирует быстрый переход на другую продукцию со снижением времени переналадки.
Лазер TRADJUST
Лазер TRADJUST это революционный набор функций собственной разработки, включенный в блок ЧПУ «SIX Salvagnini». Данный комплект функций обеспечивает оптимальное объединение траекторий осей машины, генерированных CAMLaser, согласуя их с требованиями процесса резки. TRADJUST автоматически, понятным для оператора образом, вычисляет оптимальные значения изменения параметров резки в зависимости от направления движения, скорости и мгновенного ускорения. Соответственно, система L3 отличается простотой эксплуатации, поскольку она имеет только один параметр резки для каждого материала и толщины независимо от профиля резки.

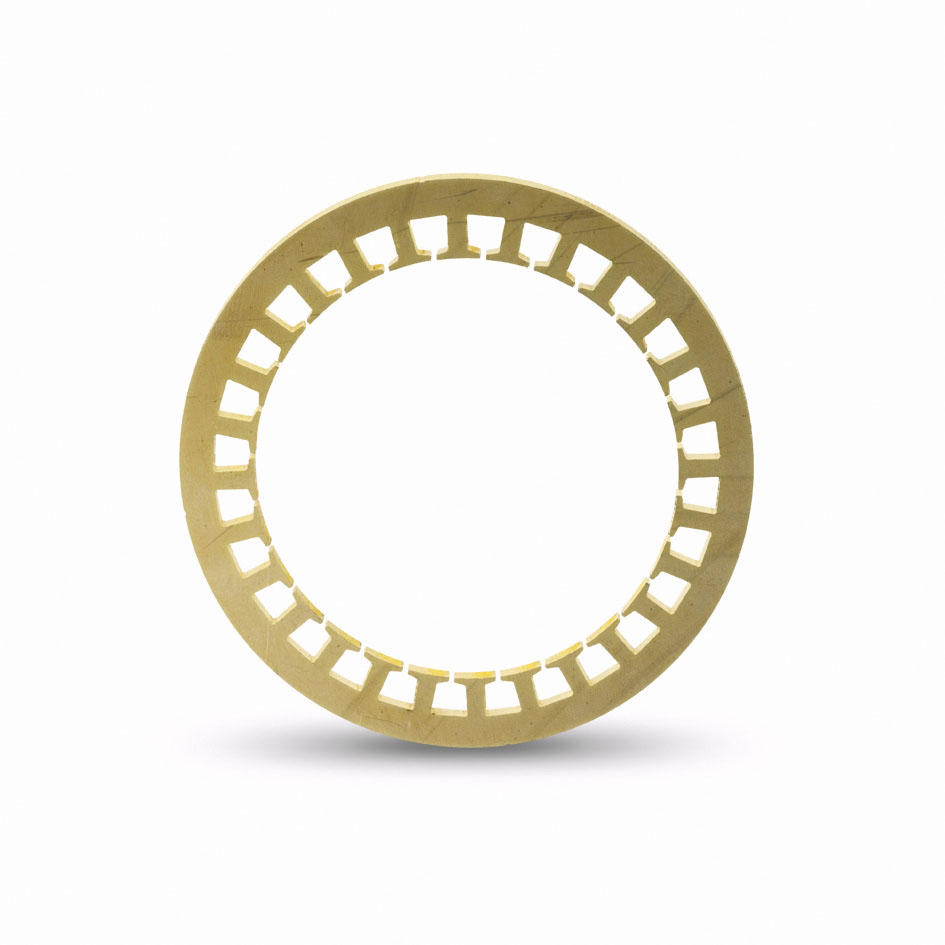

Широкий диапазон обрабатываемых материалов
Благодаря характерной для оптоволокна длине волны, система L3 позволяет:
- Эффективно выполнять резку материалов с высокой отражаемостью, таких как алюминиевые сплавы высокой чистоты, медь и латунь, с трудом поддающиеся обработке на традиционных системах, в которых применяется CO2.
- Обеспечивать высокую скорость при отличном качестве резки таких материалов, как оцинкованная и гальванизированная сталь.
Эксклюзивные решения автоматизации
Благодаря различным устройствам перемещения листа системы L3 могут работать без участия оператора и интегрироваться в производственные системы AJS или FMS. Различные сочетания устройств загрузки и выгрузки материала оптимизируют производственный поток, устраняя непроизводительные операции и связанные с ними издержки с одновременным обеспечением высокого качества продукции и быстрой гарантированной окупаемости инвестиций. Благодаря всем этим характеристикам системы Salvagnini прекрасно адаптируются под различные требования производства и, в соответствии с развитием технологического процесса на предприятии пользователя, могут применяться как в качестве отдельных систем, так и в составе автоматизированных комплексов.
Оптический датчик центрирования SRP
Система L3 может быть оснащена оптическим датчиком центрирования (SRP), который позволяет:
- Быстрее осуществлять позиционирование листа, подлежащего обработке.
- Точно осуществлять центрирование, необходимое для заключительной обработки в случае, когда деталь ранее подверглась другим операциям (пробивке, расчеканке или глубокой вытяжке).
- SRP является полностью интегрируемым с CAMLASER и программируется “одним кликом”.
Программное обеспечение
Компания Salvagnini предлагает полный комплект ПО для управления своими системами. Входящие в его состав многочисленные пакеты подразделены на три группы, которые в своей совокупности обеспечивают простоту использования, производительность и системную интеграцию.
Каждая лазерная установка Salvagnini поставляется с комплектом пакетов ПО (JOB.CONSOLE), позволяющих оператору легко управлять системой. Особое внимание уделено пакетам программного обеспечения по управлению диагностикой (EASYDATA) техобслуживанием (MAINTENANCE MANAGER). Предлагаемый комплект ПО может быть дополнен пакетами имитационного моделирования (SIMLASER) и программирования, осуществляемого непосредственно на машине (NestLaserLigh).
Пакеты ПО CAD/CAM+NEST платформы METALSTUDIO и пакеты аналитического и имитационного моделирования для расчета времени и себестоимости производства делают машину высоко конкурентоспособной и позволют ее владельцам эффективно отвечать на меняющиеся требования рынка.
Приложения OPS позволяют осуществлять интеграцию системы Salvagnini в имеющийся управленческо-логистический комплекс, обеспечивая лучший и упрощенный контроль над производственными процессами и существенно снижая себестоимость производства за счет исключения ошибок и операций с малой добавленной стоимостью.
Электронный источник: низкое энергопотребление, сведенное к нулю техобслуживание.
По сравнению с традиционным источником излучения на CO2 оптоволоконный источник позволяет более чем на 70% снизить потребность в электроэнергии со снижением эксплуатационных издержек более, чем на 50%. Потребление и время прогрева близки к нулю; электрическое потребление всей системы (машины, электронного источника лазерного излучения мощностью 3 кВт, холодильника и подсоединенных станций) в режиме ожидания всегда меньше 5 кВт.
Потребление энергии (кВтч)
По сравнению с традиционным источником излучения на CO2 оптоволоконный источник позволяет более чем на 70% снизить потребность в электроэнергии со снижением эксплуатационных издержек более, чем на 50%. Потребление и время прогрева близки к нулю; электрическое потребление всей системы (машины, электронного источника лазерного излучения мощностью 3 кВт, холодильника и подсоединенных станций) в режиме ожидания всегда меньше 5 кВт.
Полная безопасность
Системы волоконной лазерной резки Salvagnini являются машинами КЛАССА 1. Они поставляются со всеми защитными ограждениями, необходимыми для обеспечения полной безопасности использования в соответствии с действующими нормами. Машина закрыта со всех сторон, в том числе и сверху. Кроме того, материал смотровых окон применим для работы с волоконным лазером. Источник оснащен передовыми трехуровневыми системами контроля отражения луча, обеспечивающими целостность и работу в условиях безопасности. Волокно имеет диаметр 50 мкм и позволяет использовать очень тонкий луч с максимальным снижением риска.
Преимущества и особенности оптиковолоконной резки Salvagnini:
- Снижение затрат на обслуживание установок – до 50%, благодаря простой конструкции источника, отсутствию оптического канала и лазерного газа.
- Значительное снижение потребления энергии – до 70% для всей системы (машина, источник, охладитель и вспомогательные цепи).
- Более высокая скорость резки и быстрый прожиг, благодаря высокой плотности энергии в луче.
- Единая фокусирующая головка для всех материалов и толщин.
- Более широкий диапазон обрабатываемых материалов.
- Возможность резки нержавеющей стали с защитной плёнкой за один проход.
- Простая и компактная конструкция, благодаря уменьшенным размерам источника и охладителя, использованию волокна для передачи излучения, что упрощает устройство машины.
- Отсутствие времени прогрева источника и расхода энергии на это.
- Богатые возможности стандартного программного обеспечения.
- Широкий спектр опциональных программ для имитации процесса резания, оптимизации раскладки деталей, оценки времени и стоимости производства, дистанционного контроля и создания отчётов.
- Высокая экологичность системы.
| Технические характеристики | Salvagnini L3-40 | Salvagnini L3-30 | Salvagnini L3-4020 |
|---|---|---|---|
| Рабочий диапазон X, мм | 4064 | 3048 | 4064 |
| Рабочий диапазон по Y, мм | 1524 | 1524 | 2032 |
| Ход оси Z, мм | 100 | 100 | 100 |
| Максимальная скорость позиционирования, м/мин | 120 | 120 | 120 |
| Точность, мм: погрешность Pa | 0.08 | 0.08 | 0.08 |
| Точность, мм: средний разброс Ps | 0.03 | 0.03 | 0.03 |
| Вспомогательный газ | азот, кислород, сжатый воздух | азот, кислород, сжатый воздух | азот, кислород, сжатый воздух |
| Номинальная мощность лазера, Вт | 2000 | 3000 | 4000 | 2000 | 3000 | 4000 | 2000 | 3000 | 4000 |
| сталь (S185JR,S235JR, RAEX 250 C LASER), мм | 0.5-15 | 0.5-20 | 0.5-20 | 0.5-15 | 0.5-20 | 0.5-20 | 0.5-15 | 0.5-20 | 0.5-20 |
| нержавеющая сталь (AISI 304, X5CrNi18-10 1.4301), мм | 0.5-10 | 0.5-12 | 0.5-15 | 0.5-10 | 0.5-12 | 0.5-15 | 0.5-10 | 0.5-12 | 0.5-15 |
| алюминий (Al 99.5 EN AW 1050A), мм | 0.5-8 | 0.5-10 | 0.5-15 | 0.5-8 | 0.5-10 | 0.5-15 | 0.5-8 | 0.5-10 | 0.5-15 |
| латунь (CuZn37 CW508L H055 EN1652), мм | 0.5-5 | 0.5-6 | 0.5-8 | 0.5-5 | 0.5-6 | 0.5-8 | 0.5-5 | 0.5-6 | 0.5-8 |
| медь (Cu-ETP CW004A H040 EN1652), мм | 0.5-5 | 0.5-8 | 0.5-8 | 0.5-5 | 0.5-8 | 0.5-8 | 0.5-5 | 0.5-8 | 0.5-8 |
| Максимальное потребление электроэнергии, кВт | 20 | 24 | 28 | 20 | 24 | 28 | 20 | 24 | 28 |
Скорость резки
Характеристики источника волоконного лазера и оптической цепи разработки Salvagnini с использованием волокна для передачи луча и фокусирующей головки создают мощный лазерный луч повышенной плотности, позволяющий добиваться высочайшей скорости резки (свыше 60 м/мин) листов средней и малой толщины при одновременном обеспечении высокого качества резки листов большой толщины.
Стоимость машинного часа
L3 отличается низкими эксплуатационными затратами, что обеспечивается благодаря:
- Повышенному КПД источника и холодильника.
- Отсутствию оптического канала.
- Отсутствию лазерного газа.
- Снижению расходов на техобслуживание.
- Опции резки с использованием сжатого воздуха.
Протокол ETHERCAT
Числовой контроллер Six оснащен высокоскоростной системой связи Ethercat, необходимой для обеспечения нужной производительности при высоких скоростях резки, получаемых при использовании оптоволоконных источников. Числовой контроллер управляет перемещением осей, положением фокуса луча, параметрами управления источником и вспомогательными газами, обеспечивая постоянную и точную синхронизацию.
Высококачественная резка с одной линзой
Система L3 имеет фокусирующую головку собственной разработки Salvagnini, которая впитала в себя весь накопленный компанией опыт и направлена на повышение характеристик и динамики передачи лазерного излучения по оптоволокну. Головка с одной линзой позволяет обеспечивать высокое качество резки любой толщины и гарантирует быстрый переход на другую продукцию со снижением времени переналадки.
Лазер TRADJUST
Лазер TRADJUST это революционный набор функций собственной разработки, включенный в блок ЧПУ «SIX Salvagnini». Данный комплект функций обеспечивает оптимальное объединение траекторий осей машины, генерированных CAMLaser, согласуя их с требованиями процесса резки. TRADJUST автоматически, понятным для оператора образом, вычисляет оптимальные значения изменения параметров резки в зависимости от направления движения, скорости и мгновенного ускорения. Соответственно, система L3 отличается простотой эксплуатации, поскольку она имеет только один параметр резки для каждого материала и толщины независимо от профиля резки.
Широкий диапазон обрабатываемых материалов
Благодаря характерной для оптоволокна длине волны, система L3 позволяет:
- Эффективно выполнять резку материалов с высокой отражаемостью, таких как алюминиевые сплавы высокой чистоты, медь и латунь, с трудом поддающиеся обработке на традиционных системах, в которых применяется CO2.
- Обеспечивать высокую скорость при отличном качестве резки таких материалов, как оцинкованная и гальванизированная сталь.
Эксклюзивные решения автоматизации
Благодаря различным устройствам перемещения листа системы L3 могут работать без участия оператора и интегрироваться в производственные системы AJS или FMS. Различные сочетания устройств загрузки и выгрузки материала оптимизируют производственный поток, устраняя непроизводительные операции и связанные с ними издержки с одновременным обеспечением высокого качества продукции и быстрой гарантированной окупаемости инвестиций. Благодаря всем этим характеристикам системы Salvagnini прекрасно адаптируются под различные требования производства и, в соответствии с развитием технологического процесса на предприятии пользователя, могут применяться как в качестве отдельных систем, так и в составе автоматизированных комплексов.
Оптический датчик центрирования SRP
Система L3 может быть оснащена оптическим датчиком центрирования (SRP), который позволяет:
- Быстрее осуществлять позиционирование листа, подлежащего обработке.
- Точно осуществлять центрирование, необходимое для заключительной обработки в случае, когда деталь ранее подверглась другим операциям (пробивке, расчеканке или глубокой вытяжке).
- SRP является полностью интегрируемым с CAMLASER и программируется “одним кликом”.
Программное обеспечение
Компания Salvagnini предлагает полный комплект ПО для управления своими системами. Входящие в его состав многочисленные пакеты подразделены на три группы, которые в своей совокупности обеспечивают простоту использования, производительность и системную интеграцию.
Каждая лазерная установка Salvagnini поставляется с комплектом пакетов ПО (JOB.CONSOLE), позволяющих оператору легко управлять системой. Особое внимание уделено пакетам программного обеспечения по управлению диагностикой (EASYDATA) техобслуживанием (MAINTENANCE MANAGER). Предлагаемый комплект ПО может быть дополнен пакетами имитационного моделирования (SIMLASER) и программирования, осуществляемого непосредственно на машине (NestLaserLigh).
Пакеты ПО CAD/CAM+NEST платформы METALSTUDIO и пакеты аналитического и имитационного моделирования для расчета времени и себестоимости производства делают машину высоко конкурентоспособной и позволют ее владельцам эффективно отвечать на меняющиеся требования рынка.
Приложения OPS позволяют осуществлять интеграцию системы Salvagnini в имеющийся управленческо-логистический комплекс, обеспечивая лучший и упрощенный контроль над производственными процессами и существенно снижая себестоимость производства за счет исключения ошибок и операций с малой добавленной стоимостью.
Электронный источник: низкое энергопотребление, сведенное к нулю техобслуживание.
По сравнению с традиционным источником излучения на CO2 оптоволоконный источник позволяет более чем на 70% снизить потребность в электроэнергии со снижением эксплуатационных издержек более, чем на 50%. Потребление и время прогрева близки к нулю; электрическое потребление всей системы (машины, электронного источника лазерного излучения мощностью 3 кВт, холодильника и подсоединенных станций) в режиме ожидания всегда меньше 5 кВт.
Потребление энергии (кВтч)
По сравнению с традиционным источником излучения на CO2 оптоволоконный источник позволяет более чем на 70% снизить потребность в электроэнергии со снижением эксплуатационных издержек более, чем на 50%. Потребление и время прогрева близки к нулю; электрическое потребление всей системы (машины, электронного источника лазерного излучения мощностью 3 кВт, холодильника и подсоединенных станций) в режиме ожидания всегда меньше 5 кВт.
Полная безопасность
Системы волоконной лазерной резки Salvagnini являются машинами КЛАССА 1. Они поставляются со всеми защитными ограждениями, необходимыми для обеспечения полной безопасности использования в соответствии с действующими нормами. Машина закрыта со всех сторон, в том числе и сверху. Кроме того, материал смотровых окон применим для работы с волоконным лазером. Источник оснащен передовыми трехуровневыми системами контроля отражения луча, обеспечивающими целостность и работу в условиях безопасности. Волокно имеет диаметр 50 мкм и позволяет использовать очень тонкий луч с максимальным снижением риска.
Преимущества и особенности оптиковолоконной резки Salvagnini:
- Снижение затрат на обслуживание установок – до 50%, благодаря простой конструкции источника, отсутствию оптического канала и лазерного газа.
- Значительное снижение потребления энергии – до 70% для всей системы (машина, источник, охладитель и вспомогательные цепи).
- Более высокая скорость резки и быстрый прожиг, благодаря высокой плотности энергии в луче.
- Единая фокусирующая головка для всех материалов и толщин.
- Более широкий диапазон обрабатываемых материалов.
- Возможность резки нержавеющей стали с защитной плёнкой за один проход.
- Простая и компактная конструкция, благодаря уменьшенным размерам источника и охладителя, использованию волокна для передачи излучения, что упрощает устройство машины.
- Отсутствие времени прогрева источника и расхода энергии на это.
- Богатые возможности стандартного программного обеспечения.
- Широкий спектр опциональных программ для имитации процесса резания, оптимизации раскладки деталей, оценки времени и стоимости производства, дистанционного контроля и создания отчётов.
- Высокая экологичность системы.
