Роботизированные гибочные ячейки
SALVAGNINI ROBOformER
![Роботизированные гибочные ячейки SALVAGNINI ROBOformER](/content/data/45106c69-7cac-427b-ae14-8b961cc9a02e.jpg)
![Роботизированные гибочные ячейки SALVAGNINI ROBOformER](/content/data/f58a2bb6-b49b-4bfb-92c7-a803ef8c4935.jpg)
![Роботизированные гибочные ячейки SALVAGNINI ROBOformER](/content/data/93c43f9e-30d5-466f-a5e8-9da68fac0494.jpg)
![Роботизированные гибочные ячейки SALVAGNINI ROBOformER](/content/data/7dc10b76-e05d-4fca-9d84-a993bd8b0a70.jpg)
![Роботизированные гибочные ячейки SALVAGNINI ROBOformER](/content/data/c7acf8be-d79b-40d1-aae8-f9d3091ad080.jpg)
![Роботизированные гибочные ячейки SALVAGNINI ROBOformER](/content/data/4ad7543a-dab8-4c74-a84b-e746246d9ad7.jpg)
![Роботизированные гибочные ячейки SALVAGNINI ROBOformER](/content/data/441f5283-66d4-448b-9893-f8758973339d.jpg)
![Роботизированные гибочные ячейки SALVAGNINI ROBOformER](/content/data/65f9c110-964e-40b6-8026-5e3bfa6abb0a.jpg)
![Роботизированные гибочные ячейки SALVAGNINI ROBOformER](/content/data/4659be56-77e6-45f9-a3b3-345648444aa6.jpg)
![Роботизированные гибочные ячейки SALVAGNINI ROBOformER](/content/data/b31af032-eaaa-4178-8ff4-d0d8589df3d7.jpg)
![Роботизированные гибочные ячейки SALVAGNINI ROBOformER](/content/data/aa587d17-f7ea-4f2c-b4d6-51bf5053d7cc.jpg)
![Роботизированные гибочные ячейки SALVAGNINI ROBOformER](/content/data/b1324301-38f4-4ed3-b7a6-3d03f248db66.jpg)
![Роботизированные гибочные ячейки SALVAGNINI ROBOformER](/content/data/103e7c55-18bd-48d2-870f-30d379f59864.jpg)
![Роботизированные гибочные ячейки SALVAGNINI ROBOformER](/content/data/d58ad102-b012-41c4-9146-b65a9aba0d43.jpg)
![Роботизированные гибочные ячейки SALVAGNINI ROBOformER](/content/data/19161c8e-9cab-4b10-bf05-eea77ed980e4.jpg)
ROBOformER является результатом совместной работы компаний-лидеров, конкурентное преимущество которых основано на автоматизации и гибкости. Это дает продуктивное персонализированное решение и сервисное сопровождение, разработанное конкретно для каждого заказчика. ROBOformER это отличный способ повышения производительности при изготовлении различных изделий из листового материала: коробок, дверей, шкафов, профилей, панелей, кассет и т.д.
Основные отличительные особенности:
- Максимальная производительность, возможность работы в режиме 24/7 и отсутствие брака.
- Возможность производства изделий комплектами без участия оператора, при помощи систем смены инструмента
- Минимальное время на программирование благодаря уникальному программному обеспечению: собственное CAD/САМ ПО, автоматический расчёт траекторий робота, выбор места приёма заготовок с автоматическим расчётом траекторий робота, список задач, автоматическая проверка инструмента и т.д.
- Возможность интегрировать ячейку в линию с другими машинами.
Ответ на любую производственную потребность
Конфигурация каждой гибочной ячейки прорабатывается специалистами, чтобы подобрать самое эффективное решение для производства клиента.

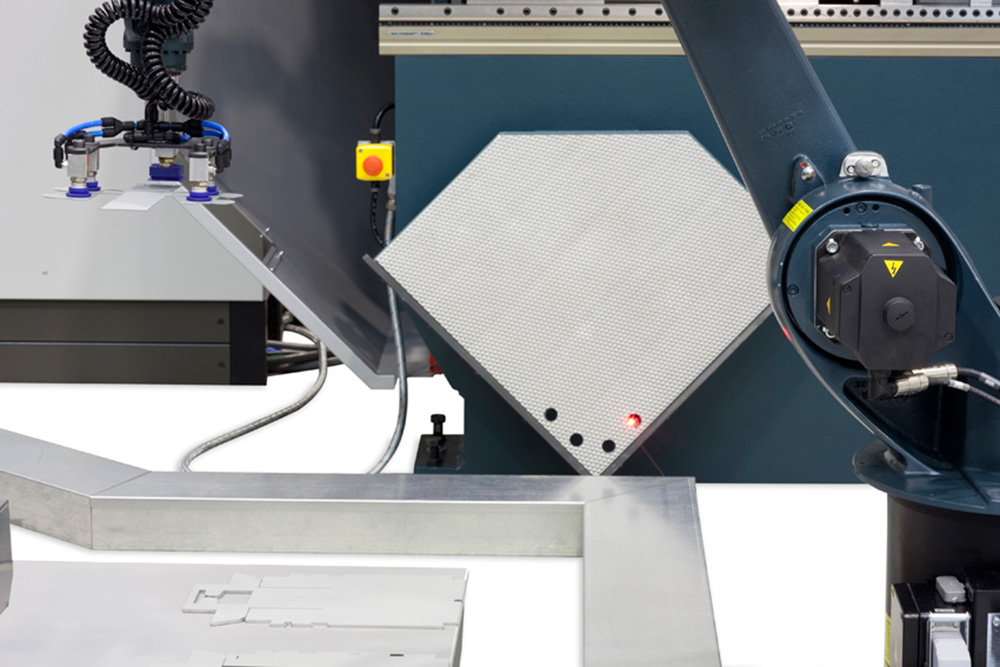

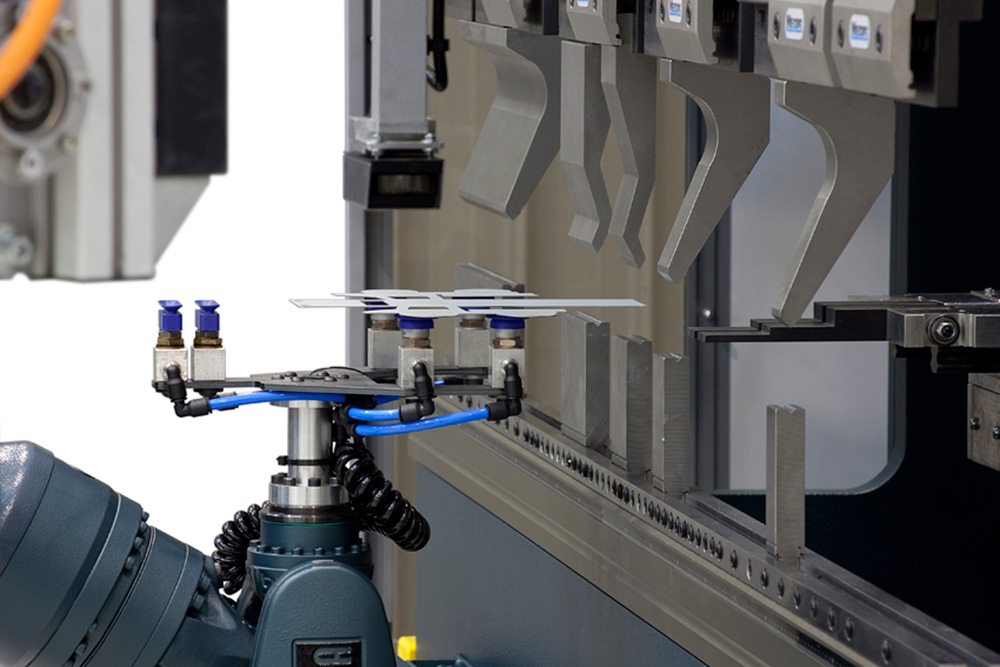

Базовая гибочная ячейка состоит из листогиба, 6-осевого антропоморфного робота, устройства центрирования заготовки, станции перехвата панели и системы управления.
Управление с одного блока ЧПУ
Все устройства гибочной ячейки управляются одним блоком ЧПУ, что позволяет полностью синхронизировать движения пресса и робота, а следовательно, исключить простои и увеличить производительность. Блок ЧПУ оборудован источником бесперебойного питания, который позволяет системе правильно завершить работу в случае неожиданных перебоев в подаче
электроэнергии.
Повышенная производительность
Этот модуль способен достигать уровней производительности, почти недосягаемых для традиционных решений, за счет динамики, обеспечиваемой электрическими гибочными прессами и оптимальным сочетанием робота и дополнительного оборудования. Модуль имеет единый блок управления, обеспечивающий полную синхронизацию движений пресса и робота, что исключает простои и оптимизирует гибку.
САПР-платформа METALStudio
METALStudio представляет собой САПР-платформу, на основе которой разработаны CAM-приложения Salvagnini. С помощью CSG-редактора METALStudio автоматически вычисляет развертку плоскостей и допуски гибки для используемого материала.
Модуль TOOLformER
Модуль TOOLformER Salvagnini, отвечающий за интегрированное управление инструментами, устройствами захвата, задними упорами и т. д., дает указания по оптимальному оснащению для производства этой детали.
Модуль CAMformER
CAMformER генерирует полную программу производственного процесса, независимо от того, используется ли в нем робот. Программирование осуществляется в одной среде, т. е. пользователю не требуется знать различные программные инструменты управления прессом и роботом. Оптимальная последовательность гибки, положения захвата и траектории движения робота вычисляются автоматически. Полная программа работы затем отправляется на контроллер модуля для выполнения.
Простота применения и программирования
В зависимости от типа производства оператор может выбирать режимы программирования в автономном режиме и/или с обучением. При необходимости робот может отключаться.
Робот: главный элемент автоматизации
Благодаря обслуживающему роботу и автоматическим устройствам загрузки/выгрузки, элементу с двумя уровнями автоматизации (технологическим и функциональным), ROBOformER представляет собой надежное решение для производства без участия оператора, в т. ч. в ночное время. Теперь все риски, связанные с перемещением детали при гибке, несет робот, а не оператор.
Пример автоматической конфигурации
Загрузка декартовским роботом и автономная многоцелевая разгрузка.
Технические характеристики | KR16 | KR60L45 | KR150L110 | KR240L180 | KR240L210 |
---|---|---|---|---|---|
Полезная нагрузка, кг | 16 | 45 | 110 | 180 | 210 |
Максимальный радиус действия, мм | 1610 | 2230 | 3100 | 3100 | 2900 |
Усилие пресса, тонн | 40-320 | 40-320 | 40-320 | 40-320 | 40-320 |
Ответ на любую производственную потребность
Конфигурация каждой гибочной ячейки прорабатывается специалистами, чтобы подобрать самое эффективное решение для производства клиента.
Базовая гибочная ячейка состоит из листогиба, 6-осевого антропоморфного робота, устройства центрирования заготовки, станции перехвата панели и системы управления.
Управление с одного блока ЧПУ
Все устройства гибочной ячейки управляются одним блоком ЧПУ, что позволяет полностью синхронизировать движения пресса и робота, а следовательно, исключить простои и увеличить производительность. Блок ЧПУ оборудован источником бесперебойного питания, который позволяет системе правильно завершить работу в случае неожиданных перебоев в подаче
электроэнергии.
Повышенная производительность
Этот модуль способен достигать уровней производительности, почти недосягаемых для традиционных решений, за счет динамики, обеспечиваемой электрическими гибочными прессами и оптимальным сочетанием робота и дополнительного оборудования. Модуль имеет единый блок управления, обеспечивающий полную синхронизацию движений пресса и робота, что исключает простои и оптимизирует гибку.
САПР-платформа METALStudio
METALStudio представляет собой САПР-платформу, на основе которой разработаны CAM-приложения Salvagnini. С помощью CSG-редактора METALStudio автоматически вычисляет развертку плоскостей и допуски гибки для используемого материала.
Модуль TOOLformER
Модуль TOOLformER Salvagnini, отвечающий за интегрированное управление инструментами, устройствами захвата, задними упорами и т. д., дает указания по оптимальному оснащению для производства этой детали.
Модуль CAMformER
CAMformER генерирует полную программу производственного процесса, независимо от того, используется ли в нем робот. Программирование осуществляется в одной среде, т. е. пользователю не требуется знать различные программные инструменты управления прессом и роботом. Оптимальная последовательность гибки, положения захвата и траектории движения робота вычисляются автоматически. Полная программа работы затем отправляется на контроллер модуля для выполнения.
Простота применения и программирования
В зависимости от типа производства оператор может выбирать режимы программирования в автономном режиме и/или с обучением. При необходимости робот может отключаться.
Робот: главный элемент автоматизации
Благодаря обслуживающему роботу и автоматическим устройствам загрузки/выгрузки, элементу с двумя уровнями автоматизации (технологическим и функциональным), ROBOformER представляет собой надежное решение для производства без участия оператора, в т. ч. в ночное время. Теперь все риски, связанные с перемещением детали при гибке, несет робот, а не оператор.
Пример автоматической конфигурации
Загрузка декартовским роботом и автономная многоцелевая разгрузка.
в полной версии
![KR16](/content/data/9639b046-664f-4c9d-aca3-82e14fc300b6.jpg?width=208&height=157&mode=max)
![KR60L45](/content/data/4c1616c8-86d9-4a37-a6f6-1eee8c97fda9.jpg?width=208&height=157&mode=max)
![KR150L110](/content/data/2f1818c9-2019-4be5-be53-cc6b6871bd3d.jpg?width=208&height=157&mode=max)
![KR240L180](/content/data/30123101-e898-45ab-9450-14f684b297f7.jpg?width=208&height=157&mode=max)
![KR240L210](/content/data/fb17bbe5-2193-4bd3-9bdd-c99212a79754.jpg?width=208&height=157&mode=max)
