Координатно-пробивные прессы
Technology Italiana TP Alpha Matic 5

Рейтинг товара
4
/5
Производительность
5
/5
Технологическая гибкость
4
/5
Цена (бюджет)
3
/5
Скорость окупаемости
Отправить заявку
Мы пришлем вам коммерческое предложение
Описание

Компактный и автоматизированный координатно-пробивной пресс. Оснащен ЧПУ, полным авто-индексом и умной системой смены инструмента с 5 рабочими станциями. Система быстрого крепления позволяет оператору установить новый инструмент в нужную станцию за 12 секунд.

Подходит для самостоятельной обработки: изготовления распределительных щитов, металических дверей, ветиляционных систем и другого производства из листового металла.

Конструктивные особенности
Технические характеристики (1)

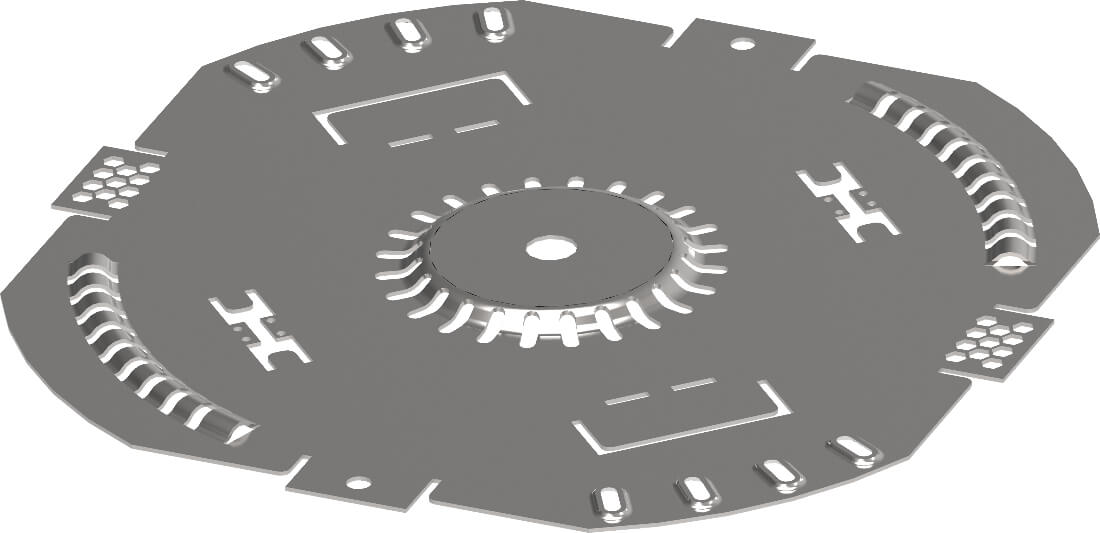

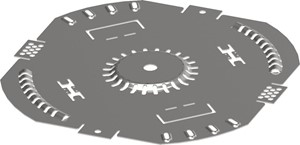

Многофункциональность обработки

Technology Italiana TP Alpha Matic 5 — это не просто пробивной пресс, а настоящий обрабатывающий центр. Поэтому в число функций станка входят:

  • Пробивка.
  • Пуклевка.
  • Точная окантовка.
  • Пошаговая пробивка (выгрызание).
  • Устранение заусенцев.
  • Формовка.
  • Гибка.
  • Маркировка.
  • Высокоскоростная формовка.
  • Чеканка.
  • Гравировка.
  • Штамповка.

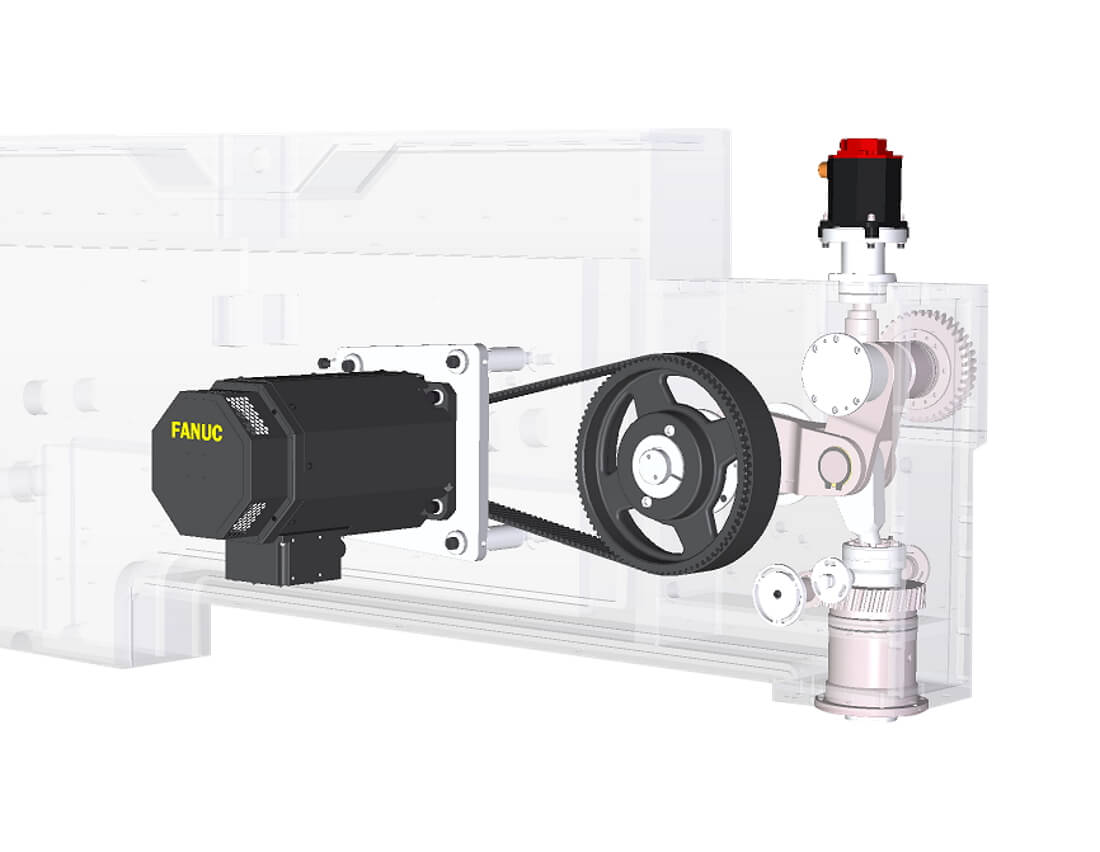

Серво-электрический привод и ЧПУ Fanuc

ЧПУ, приводы и двигатели FANUC гарантируют максимальную надежность, стабильно высокую точность и повторяемость, а также 25-летний доступ к запчастям через широкую сеть агентов.

  • Бесщеточный электрический серводвигатель FANUC управляется с ЧПУ и обеспечивает усилие пробивки в 25 тонн при частоте 600 ударов в минуту.
  • Повышение производительности, контроль ускорения, снижение затрат на обслуживание и электропитание.
  • Система DualCam для высокоскоростной пробивки без проблем с перегревом.
  • Функция Soft-punch снижает уровень шума при обработке до 50% в зависимости от типа и толщины материала.

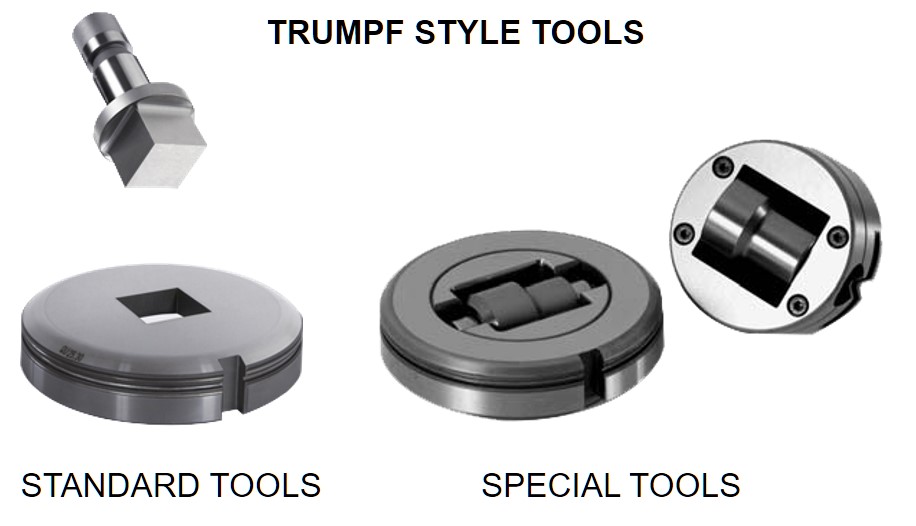

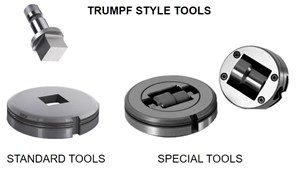

Инструмент типа TRUMPF

Сегодня инструмент типа TRUMPF — лучшая категория пробивных инструментов. Она предлагает значительные преимущества по сравнению со старой технологией инструмента в стиле AMADA (револьверная головка).

Поэтому инструмент типа TRUMPF выходит:*

  • на 63% короче;
  • на 73% легче;
  • на 69% дешевле.



*По сравнению с инструментом типа AMADA.

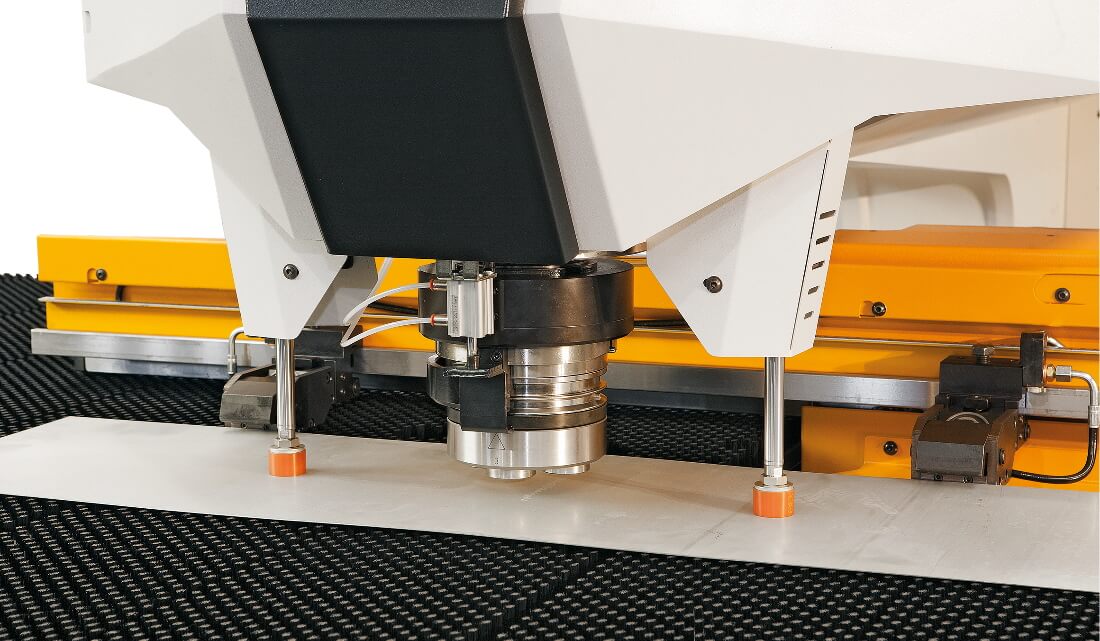

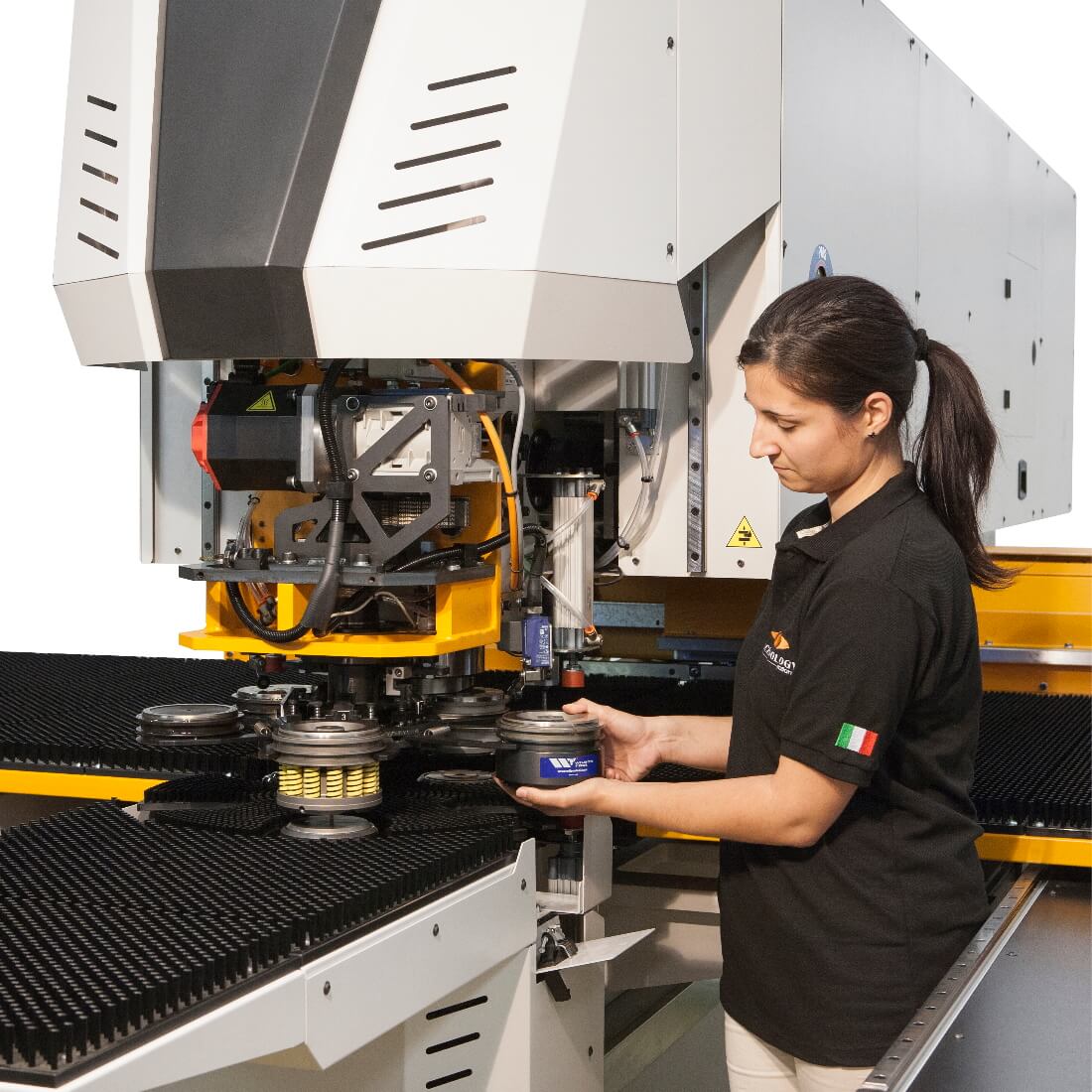

Умная система смены инструмента

  • Прессы оснащены горизонтальной системой смены инструмента в 5 рабочих станциях.
  • Система быстрого крепления позволяет оператору установить новый инструмент в нужную станцию за 12 секунд.

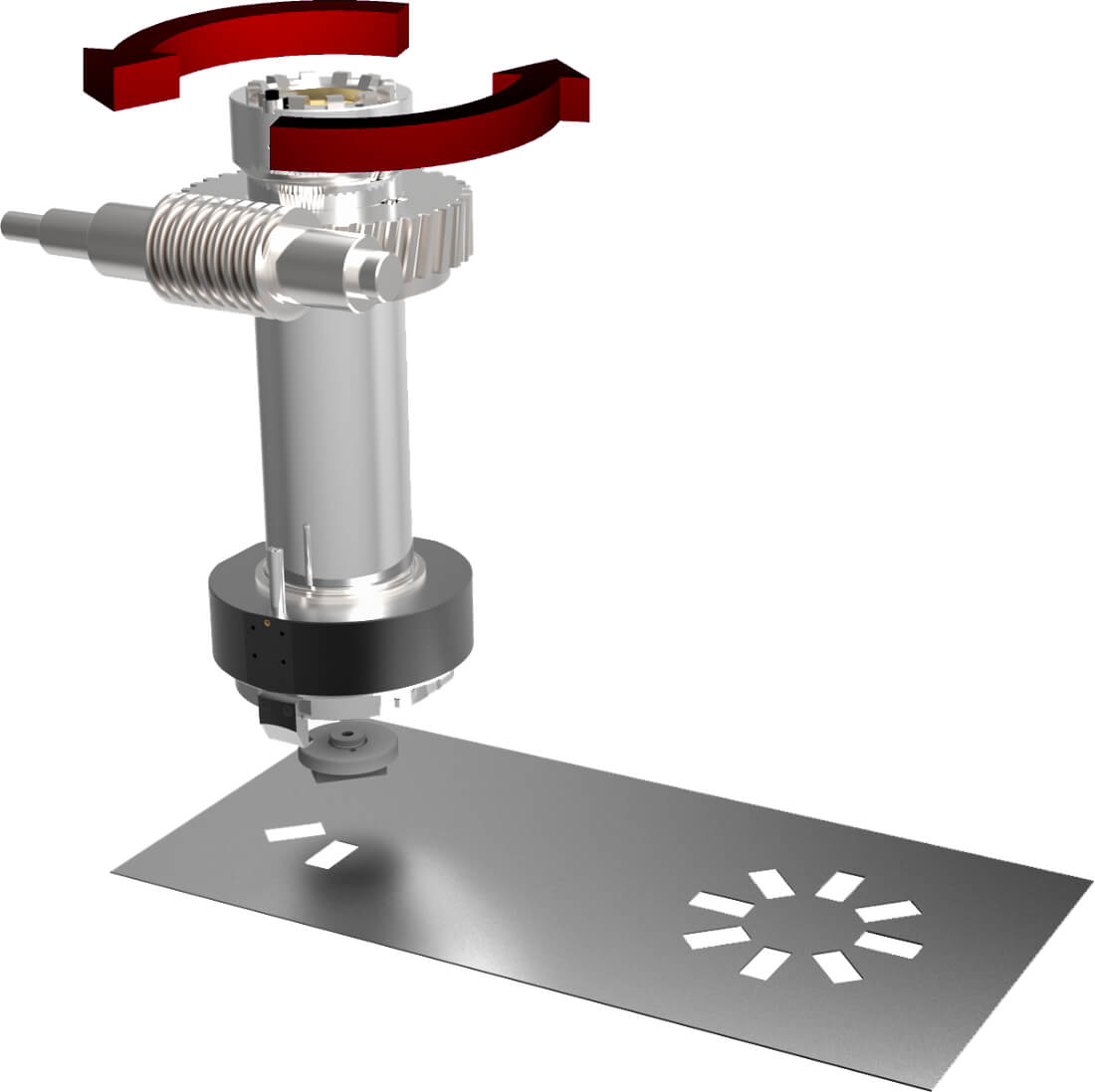

Полный авто индекс

  • Система автоматического индексирования позволяет поворачивать любой стандартный или специальный инструмент от 0° до 360°.
  • Автоматическая оптимальная раскладка раскроя по заготовке.
  • Сокращение количества приобретаемых инструментов.
  • Сокращение производственных сроков.
  • Минимальный программируемый шаг 0.01°.

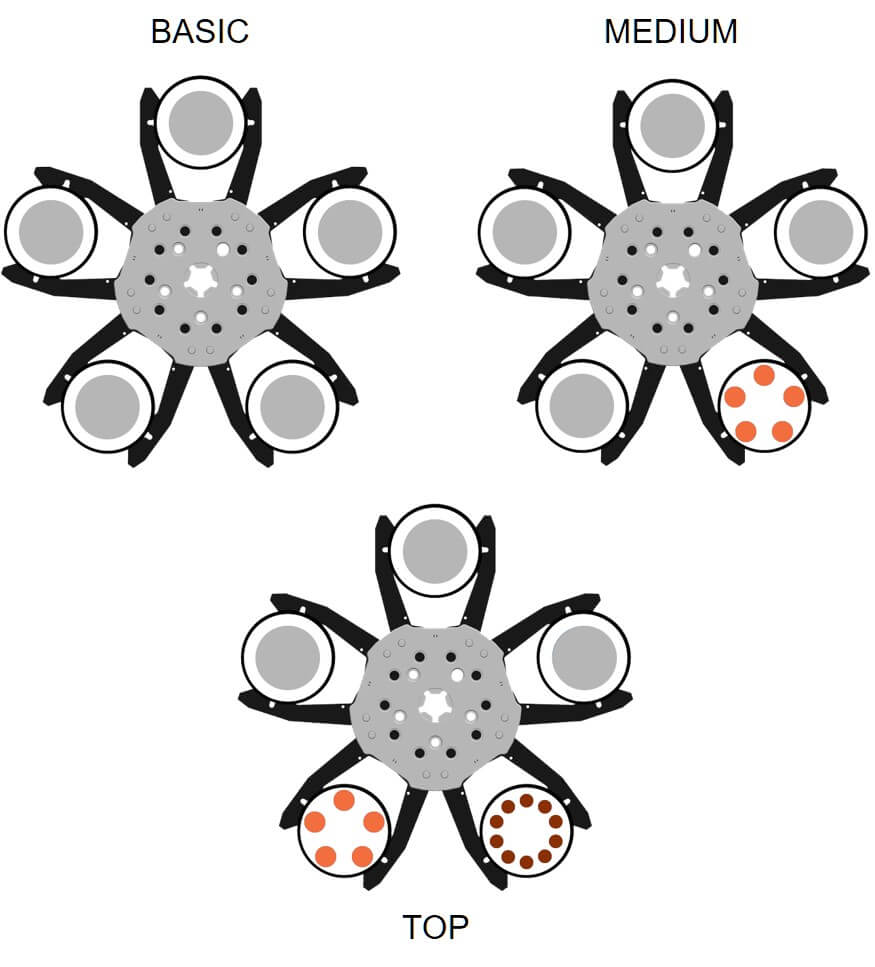

Три уровня типового инструментально оснащения

До 50 индексных инструментов при мультитул 10.

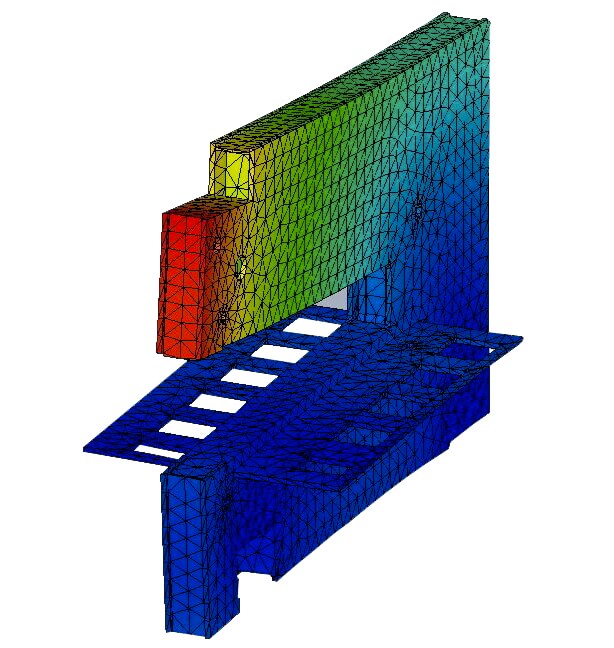

C-образная станина

Монолитная электросварная конструкция прошла нормализационную термообработку, чтобы распределить созданные сваркой напряжения структуры. Повышенная жесткость прессов Technology Italiana поддерживает постоянную параллельность пуансона и матрицы, снижает износ инструмента и повышает срок службы оборудования. Масса станка больше массы аналогичных прессов других производителей, что обеспечивает дополнительную устойчивость.

С-образная станина позволяет загружать металл с трех сторон, а также перемещать и переворачивать заготовку для работы с листовым металлом нестандартных размеров.

Станины Technology Italiana производят в Италии из сертифицированных материалов.

Легкое автоматическое репозиционирование листа

Станок может работать с металлическим листом большего размера, чем ход по Х, и проводить несколько репозиций во время обработки.

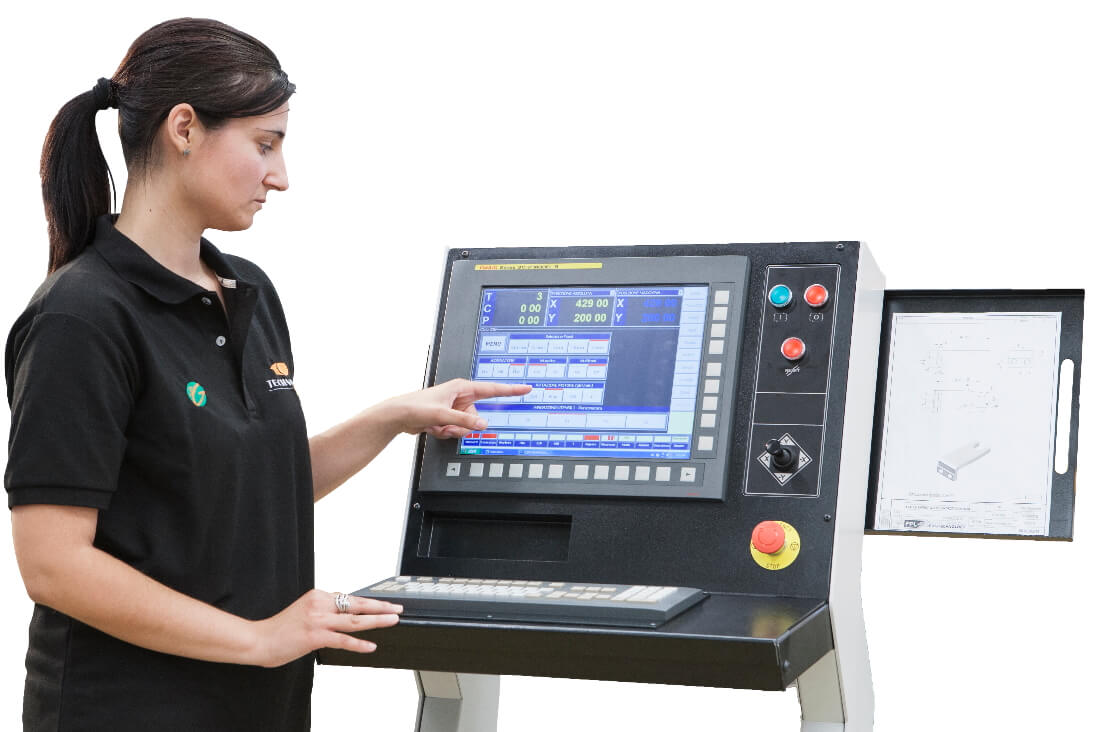

Большой 18,5" сенсорный экран

Сенсорный монитор связан с персональным внешним интерфейсом и делает операции ввода простыми и удобными.

Программное обеспечение на стойке ЧПУ

  • HMI TECNOCONTROL: интерфейс от TECHNOLOGY для легкой настройки функций и параметров станка. Работает на базе сенсорного экрана. В программу входят страницы с отдельными функциями и описаниями команд, которые не требуют навыков программирования.
  • TECNOCAM: простая в использовании графическая САМ-система для создания программ на станке без знания кодов ISO.

Другие особенности прессов TP Alpha Matic 5

  • Перемещения по оси X с реечной передачей и по оси Y с шариковым винтом (ШВП) обеспечивают максимальную стабильность листа и точность обработки.
  • Возможность отрицательного позиционирования осей до -40 мм позволяет делать вырубки на краю листа меньше размеров пуансона без его замены.
  • Два варианта рабочего стола — с щетками или шариками.
  • Захваты листа с пневматической системой, датчиком предупреждения столкновения и опцией автоматического позиционирования.
  • Системы смазки инструмента и рабочей зоны, управляемые ЧПУ.
  • Вакуумное устройство удаления отходов.
  • Автоматическая коррекция заточки инструмента.

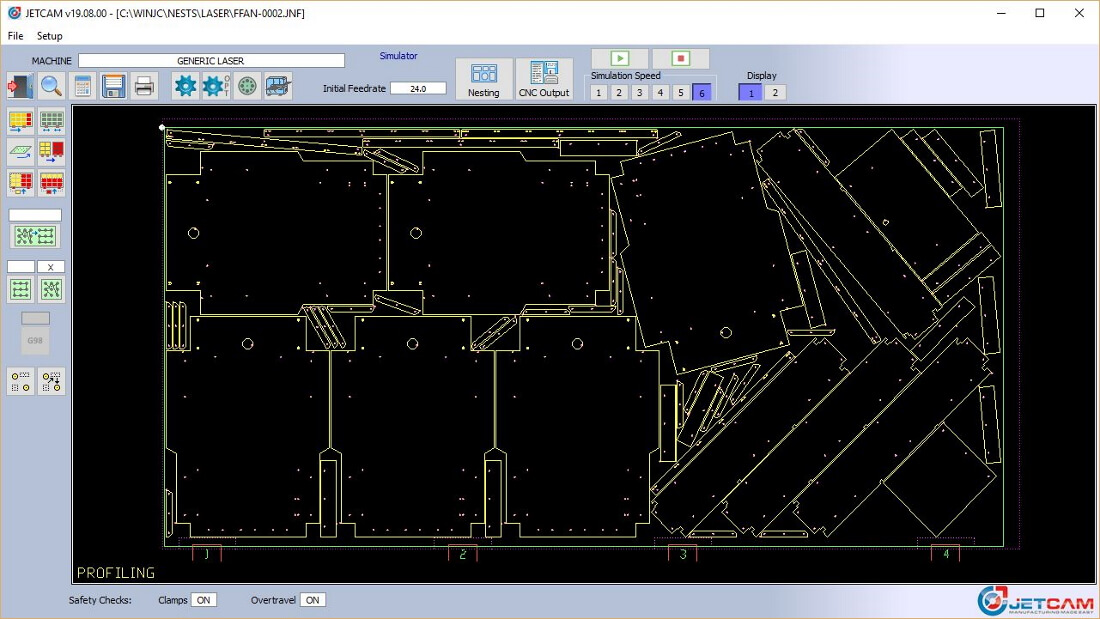

  • Дополнительное программное обеспечение JETCAM Expert, расширяющее функционал пробивного пресса.

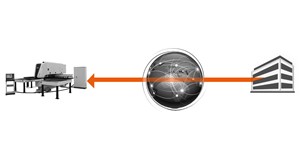

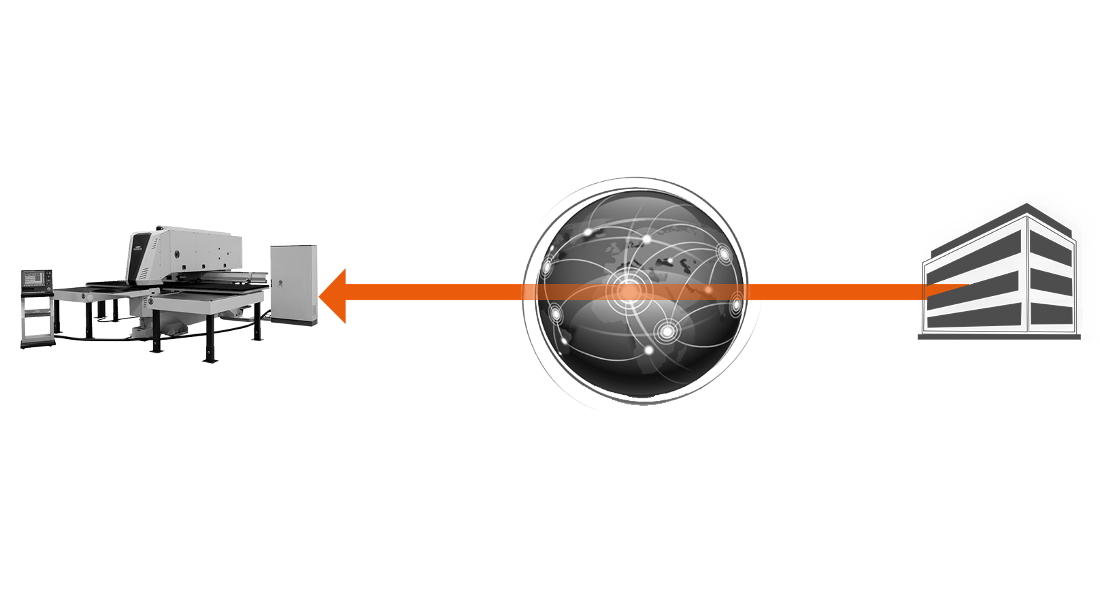

  • Дистанционная поддержка и диагностика ошибок (Teleassistance).
  • Фотоэлементы для создания зоны безопасности вокруг станка во время работы.

Технические характеристики Alpha Matic 5 256
Рабочая зона, мм 1250x1500
Рабочая зона с репозицией, мм 1250x3000
Максимальное усилие пробивки, т 25
Максимальная толщина листа, мм 6,5
Максимальный вес листа, кг 150
Ход по оси Y, мм -40/1270
Ход по оси X, мм -40/1550
Скорость перемещения по осям X-Y, м/мин 80
Максимальная частота пробивки, уд/мин 600
Время смены инструмента в Mulltitool, сек 0,5
Время установки инструмента, сек 12
Точность позиционирования, мм ± 0,05
Скорость автоиндекса, об/мин 50
Потребляемая мощность в режиме готовности, кВт 0,4
Установленная мощность, кВт 6
Габаритные размеры, мм 3900x3200x2300
Приблизительный вес, кг 5500

Конструктивные особенности

Многофункциональность обработки

Technology Italiana TP Alpha Matic 5 — это не просто пробивной пресс, а настоящий обрабатывающий центр. Поэтому в число функций станка входят:

  • Пробивка.
  • Пуклевка.
  • Точная окантовка.
  • Пошаговая пробивка (выгрызание).
  • Устранение заусенцев.
  • Формовка.
  • Гибка.
  • Маркировка.
  • Высокоскоростная формовка.
  • Чеканка.
  • Гравировка.
  • Штамповка.

Серво-электрический привод и ЧПУ Fanuc

ЧПУ, приводы и двигатели FANUC гарантируют максимальную надежность, стабильно высокую точность и повторяемость, а также 25-летний доступ к запчастям через широкую сеть агентов.

  • Бесщеточный электрический серводвигатель FANUC управляется с ЧПУ и обеспечивает усилие пробивки в 25 тонн при частоте 600 ударов в минуту.
  • Повышение производительности, контроль ускорения, снижение затрат на обслуживание и электропитание.
  • Система DualCam для высокоскоростной пробивки без проблем с перегревом.
  • Функция Soft-punch снижает уровень шума при обработке до 50% в зависимости от типа и толщины материала.

Инструмент типа TRUMPF

Сегодня инструмент типа TRUMPF — лучшая категория пробивных инструментов. Она предлагает значительные преимущества по сравнению со старой технологией инструмента в стиле AMADA (револьверная головка).

Поэтому инструмент типа TRUMPF выходит:*

  • на 63% короче;
  • на 73% легче;
  • на 69% дешевле.



*По сравнению с инструментом типа AMADA.

Умная система смены инструмента

  • Прессы оснащены горизонтальной системой смены инструмента в 5 рабочих станциях.
  • Система быстрого крепления позволяет оператору установить новый инструмент в нужную станцию за 12 секунд.

Полный авто индекс

  • Система автоматического индексирования позволяет поворачивать любой стандартный или специальный инструмент от 0° до 360°.
  • Автоматическая оптимальная раскладка раскроя по заготовке.
  • Сокращение количества приобретаемых инструментов.
  • Сокращение производственных сроков.
  • Минимальный программируемый шаг 0.01°.

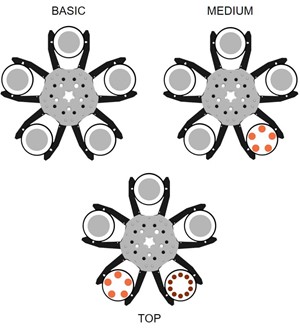

Три уровня типового инструментально оснащения

До 50 индексных инструментов при мультитул 10.

C-образная станина

Монолитная электросварная конструкция прошла нормализационную термообработку, чтобы распределить созданные сваркой напряжения структуры. Повышенная жесткость прессов Technology Italiana поддерживает постоянную параллельность пуансона и матрицы, снижает износ инструмента и повышает срок службы оборудования. Масса станка больше массы аналогичных прессов других производителей, что обеспечивает дополнительную устойчивость.

С-образная станина позволяет загружать металл с трех сторон, а также перемещать и переворачивать заготовку для работы с листовым металлом нестандартных размеров.

Станины Technology Italiana производят в Италии из сертифицированных материалов.

Легкое автоматическое репозиционирование листа

Станок может работать с металлическим листом большего размера, чем ход по Х, и проводить несколько репозиций во время обработки.

Большой 18,5" сенсорный экран

Сенсорный монитор связан с персональным внешним интерфейсом и делает операции ввода простыми и удобными.

Программное обеспечение на стойке ЧПУ

  • HMI TECNOCONTROL: интерфейс от TECHNOLOGY для легкой настройки функций и параметров станка. Работает на базе сенсорного экрана. В программу входят страницы с отдельными функциями и описаниями команд, которые не требуют навыков программирования.
  • TECNOCAM: простая в использовании графическая САМ-система для создания программ на станке без знания кодов ISO.

Другие особенности прессов TP Alpha Matic 5

  • Перемещения по оси X с реечной передачей и по оси Y с шариковым винтом (ШВП) обеспечивают максимальную стабильность листа и точность обработки.
  • Возможность отрицательного позиционирования осей до -40 мм позволяет делать вырубки на краю листа меньше размеров пуансона без его замены.
  • Два варианта рабочего стола — с щетками или шариками.
  • Захваты листа с пневматической системой, датчиком предупреждения столкновения и опцией автоматического позиционирования.
  • Системы смазки инструмента и рабочей зоны, управляемые ЧПУ.
  • Вакуумное устройство удаления отходов.
  • Автоматическая коррекция заточки инструмента.
  • Дополнительное программное обеспечение JETCAM Expert, расширяющее функционал пробивного пресса.
  • Дистанционная поддержка и диагностика ошибок (Teleassistance).
  • Фотоэлементы для создания зоны безопасности вокруг станка во время работы.
Показать еще 9
Технические характеристики
Информация доступна
в полной версии
Модельный ряд
Alpha Matic 5 256
1250x3000 Рабочая зона с репозицией, мм
25 Максимальное усилие пробивки, т
600 Максимальная частота пробивки, уд/мин
Модельный ряд (1)
Производитель

В 1973 году TECHNOLOGY Italiana начала производство координатно-пробивных машин: и с тех пор не прекращает изучать, проектировать и производить станки для обработки листового металла.
