Комбинированные системы пробивки и лазерной резки
Dallan CXN
Двойная производительность
Новая производственная система Dallan CXN объединяет в одной линии пробивную систему EXN с системой лазерной обработкой LXN. Таким образом, суммируются преимущества двух систем для достижения более чем удвоенной производительности. Dallan CXN обрабатывает рулонные материалы шириной от 200 до 1500 мм, при толщине от 0,6 до 4 мм. Как и LXN, комбинированная система оборудуется эксклюзивной системой видеоконтроля Dallan, определяющей положение ранее выполненных пробивным станком отверстий и позволяющей выполнять лазерную резку с чрезвычайной точностью. Электрический пробивной станок использует до 48 стандартных инструментов “Thick Turret”, с мощностью в 20 тонн на каждый инструмент, позволяя выполнять операции формовки и пробивки нескольких отверстий, а также другие операции. Линия состоит из следующих модулей:
- разматыватель;
- устройство для правки ленты;
- пробивной станок EXN;
- рольганг;

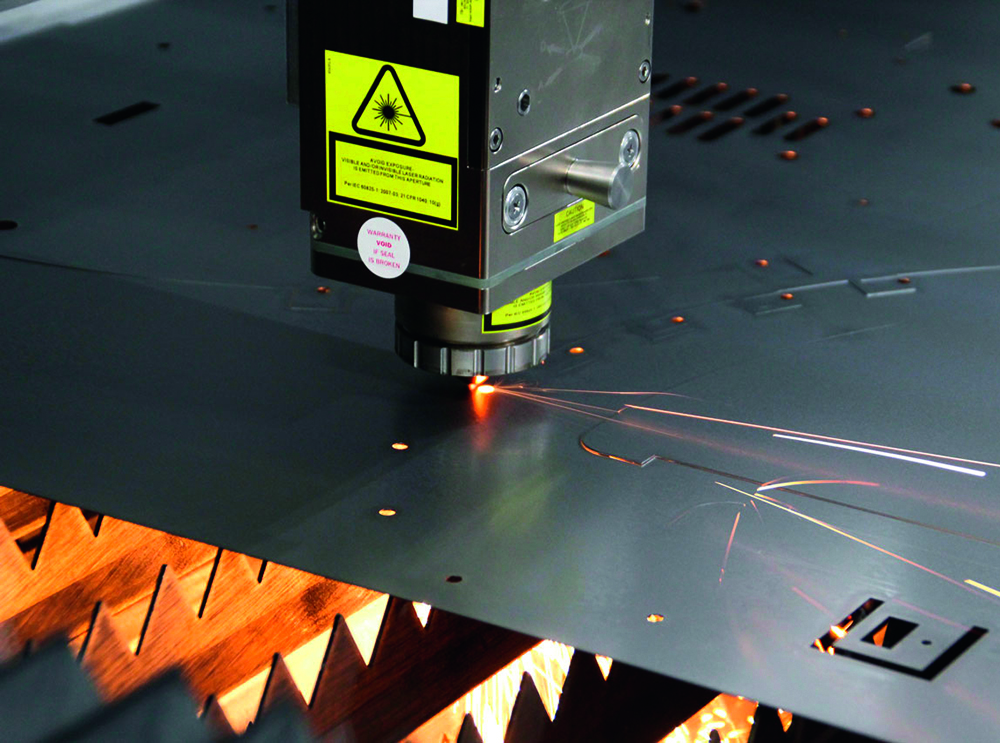

- независимый модуль лазерной резки LXN;
- система выгрузки.
LEAN PRODUCTION - мощность и скорость
Благодаря раздельным зонам пробивки и лазерной резки производительность станка СXN в два раза превышает производительность основных комбинированных традиционных систем резки и пробивки листовых материалов. Лазер и пробивное оборудование одновременно обрабатывают две разные части листа. Большим преимуществом обработки рулонных материалов является их оптимизация вплоть до 100%, что позволяет избавиться от обрезков и операций по разделению деталей.
| Технические характеристики | CXN 1000 | CXN 1500 |
|---|---|---|
| Ширина, мм | 200-1000 | 200-1500 |
| Толщина материала, мм | 0.6-4 | 0.6-3 |
| Питатель | A-ERGO | A-ERGO |
| Мощность стандартного источника, кВт | 1,0 - 2,0 | 1,0 - 2,0 |
| Мощность источника по заказу, кВт | 3,0 - 4,0 | 3,0 - 4,0 |
Двойная производительность
Новая производственная система Dallan CXN объединяет в одной линии пробивную систему EXN с системой лазерной обработкой LXN. Таким образом, суммируются преимущества двух систем для достижения более чем удвоенной производительности. Dallan CXN обрабатывает рулонные материалы шириной от 200 до 1500 мм, при толщине от 0,6 до 4 мм. Как и LXN, комбинированная система оборудуется эксклюзивной системой видеоконтроля Dallan, определяющей положение ранее выполненных пробивным станком отверстий и позволяющей выполнять лазерную резку с чрезвычайной точностью. Электрический пробивной станок использует до 48 стандартных инструментов “Thick Turret”, с мощностью в 20 тонн на каждый инструмент, позволяя выполнять операции формовки и пробивки нескольких отверстий, а также другие операции. Линия состоит из следующих модулей:
- разматыватель;
- устройство для правки ленты;
- пробивной станок EXN;
- рольганг;
- независимый модуль лазерной резки LXN;
- система выгрузки.
LEAN PRODUCTION - мощность и скорость
Благодаря раздельным зонам пробивки и лазерной резки производительность станка СXN в два раза превышает производительность основных комбинированных традиционных систем резки и пробивки листовых материалов. Лазер и пробивное оборудование одновременно обрабатывают две разные части листа. Большим преимуществом обработки рулонных материалов является их оптимизация вплоть до 100%, что позволяет избавиться от обрезков и операций по разделению деталей.
