Электро-механические гильотинные ножницы с редуктором
HILALSAN PRESTIGE

Рейтинг товара
3
/5
Технологическая гибкость
4
/5
Качество сборки
4
/5
Уровень технических решений
5
/5
Цена / Качество
Отправить заявку
Мы пришлем вам коммерческое предложение
Описание

Электро-механические гильотинные ножницы с редуктором

  • Высокотехнологичные гильотины серии RGM обеспечивает отличные результаты в различных областях производства.
  • Серия RGM позволит вам добиться точной и превосходной резки за счет программирования всех ее параметров.
  • Рама станка изготовлена по передовым технологиям с очень точными допусками и снятием остаточных напряжений за счет сварки крупногабаритных элементов.
  • Все напряженные точки имеют большой радиус и накопление деформаций. Возможные трещины при сварке исключены.
  • Инерция нижнего и верхнего стола имеет оптимально рассчитанную величину возможной минимальной деформации, влияющей на качество резки.
  • Производительность, максимальная безопасность и точность резки - отличительные черты гильотин серии RGM.
  • Эффективные решения по экономически выгодной цене.
Конструктивные особенности
Технические характеристики

Стандартное оснащение гильотин серии Prestige 3 мм

  • Клеть для защиты пальцев по всей длине.
  • Подсветка зоны реза.
  • Задний упор с ручным управлением (560 мм).
  • Гониометр со шкалой (L= 7500 мм).
  • Опорные рычаги (2 шт.).
  • Система защиты на задней стороне.
  • Ножная педаль с кнопкой аварийного останова.
  • Электрокомпоненты марок Siemens, Telemecanique, Schneider и Mitsubishi.
  • Верхние и нижние лезвия из стали марки Böhler.
  • Слайдер для отрезанных листов/полос.

Опциональное оснащение гильотин серии Prestige 3 мм

  • Блок управление BRL 401.2 NC и моторизованный задний упор (750 мм).
  • Пневматическая система поддерживания листа (модульная).
  • 0-180° фронтальный прибор измерения угла.

Стандартное оснащение гильотин серии Prestige 4 мм

  • Блок управление BRL 401.2 NC и моторизованный задний упор (750 мм).
  • Ручная регулировка зазора.
  • Рабочий стол со встроенными шариками.
  • Клеть для защиты пальцев по всей длине.
  • Подсветка зоны реза.
  • Гониометр со шкалой (L= 7500 мм).
  • Опорные рычаги (2 шт.).
  • Система защиты на задней стороне.
  • Ножная педаль с кнопкой аварийного останова.
  • Электрокомпоненты марок Siemens, Telemecanique, Schneider и Mitsubishi.
  • Верхние и нижние лезвия из стали марки Böhler.
  • Слайдер для отрезанных листов/полос.

Опциональное оснащение гильотин серии Prestige 3 мм

  • Пневматическая система поддерживания листа (модульная).
  • 0-180° фронтальный прибор измерения угла.

NC Блок управления BRL 401.2

  • Использует аналого-цифровой преобразователь, подающий от 5 VDC до 30 VDC.
  • Дюймовая / метрическая шкала измерений.
  • Диапазон измерений 0 – 10 метров.
  • 0,1 мм / 0,001 дюйм чувствительность (регулируемая).
  • Автоматический / полуавтоматический и ручной режим работы.
  • 10 разных установочных положений и параметров.
  • Возможность работы со 100 программными, 10 установочными параметрами.
  • Работа без установочных параметров (отдельный режим).
  • Определение верхнего и нижнего предела.
  • Двускоростной режим с контролем позиционирования.
  • Предупреждение с сообщениями об ошибках.
  • Программируемые ключи ручного управления.
  • Возможность обратного хода.
  • Сохраняет установленное положение и параметры после выключения питания.
  • Программируемые модели направлений по каждой оси.

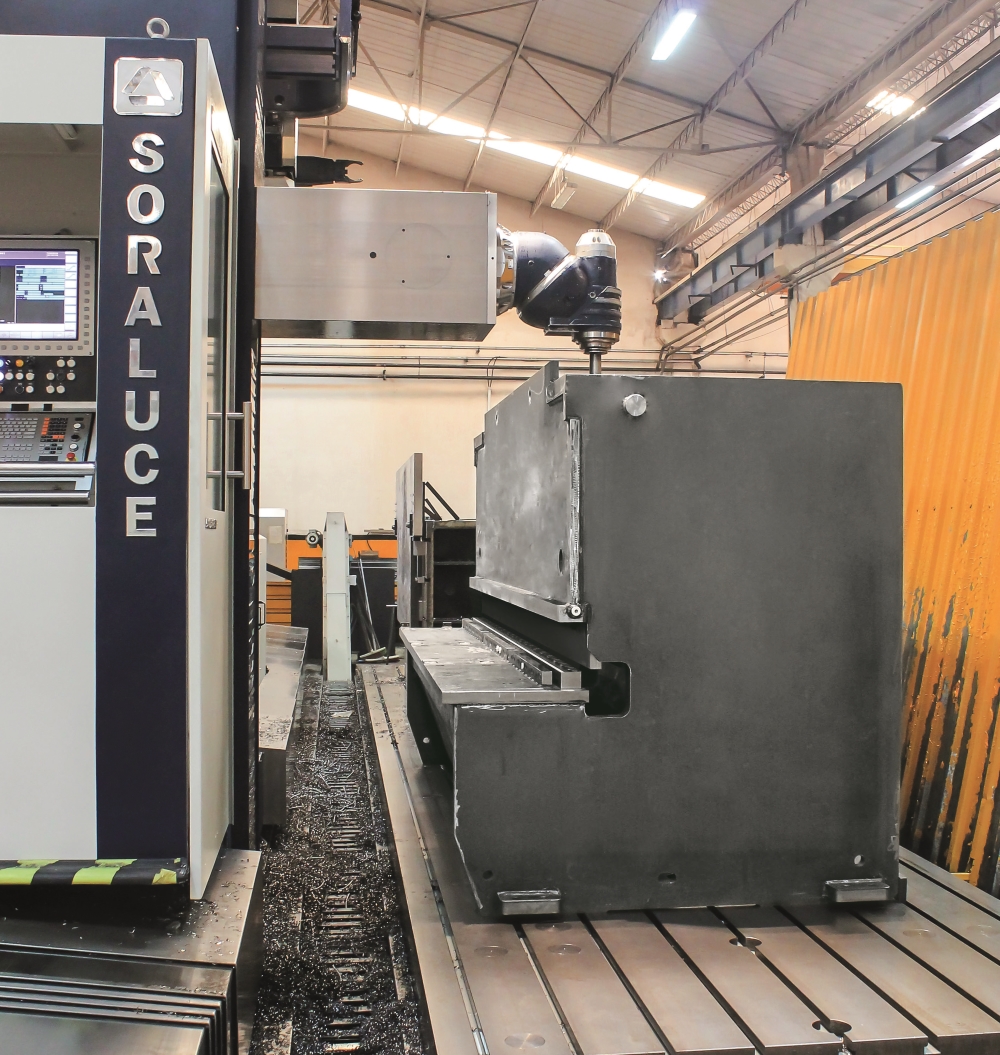

Обработка станины

Для повышения точности резки станина гильотинных ножниц фрезеруются на 5ти осевых центрах с ЧПУ.

Гониометр со шкалой, T-образным пазом и стопором наклона (L= 1000 мм)

Пневматическая система поддержки листа

0-180° фронтальный измеритель угла

Клеть для защиты пальцев по всей длине

Подающий стол с шариками

Моторизованный задний упор переменного тока

Система защиты с задней стороны


Технические характеристики RGM-1550-3 RGM-2050-3 RGM-3050-3 RGM-2550-4 RGM-3050-4
Максимальная толщина, чёрная сталь (450Н/мм²), мм 3 3 3 4 4
Длина реза, мм 1550 2050 3050 2550 3050
Угол наклона лезвия, град. 2.1 1.9 1.5 1.5 1.5
Ход заднего упора, мм 560 560 560 750 750
Мощность главного двигателя, кВ 4 4 7.5 7.5 7.5
Количество резов в минуту, шт 34 34 34 29 29
Длина, мм 2150 2650 3800 3300 3800
Ширина материала, мм 1700 1700 1700 1670 1670
Высота, мм 1250 1250 1250 1420 1420
Примерная масса станка, кг 1550 1800 2650 3600 3850

Конструктивные особенности

Стандартное оснащение гильотин серии Prestige 3 мм

  • Клеть для защиты пальцев по всей длине.
  • Подсветка зоны реза.
  • Задний упор с ручным управлением (560 мм).
  • Гониометр со шкалой (L= 7500 мм).
  • Опорные рычаги (2 шт.).
  • Система защиты на задней стороне.
  • Ножная педаль с кнопкой аварийного останова.
  • Электрокомпоненты марок Siemens, Telemecanique, Schneider и Mitsubishi.
  • Верхние и нижние лезвия из стали марки Böhler.
  • Слайдер для отрезанных листов/полос.

Опциональное оснащение гильотин серии Prestige 3 мм

  • Блок управление BRL 401.2 NC и моторизованный задний упор (750 мм).
  • Пневматическая система поддерживания листа (модульная).
  • 0-180° фронтальный прибор измерения угла.

Стандартное оснащение гильотин серии Prestige 4 мм

  • Блок управление BRL 401.2 NC и моторизованный задний упор (750 мм).
  • Ручная регулировка зазора.
  • Рабочий стол со встроенными шариками.
  • Клеть для защиты пальцев по всей длине.
  • Подсветка зоны реза.
  • Гониометр со шкалой (L= 7500 мм).
  • Опорные рычаги (2 шт.).
  • Система защиты на задней стороне.
  • Ножная педаль с кнопкой аварийного останова.
  • Электрокомпоненты марок Siemens, Telemecanique, Schneider и Mitsubishi.
  • Верхние и нижние лезвия из стали марки Böhler.
  • Слайдер для отрезанных листов/полос.

Опциональное оснащение гильотин серии Prestige 3 мм

  • Пневматическая система поддерживания листа (модульная).
  • 0-180° фронтальный прибор измерения угла.

NC Блок управления BRL 401.2

  • Использует аналого-цифровой преобразователь, подающий от 5 VDC до 30 VDC.
  • Дюймовая / метрическая шкала измерений.
  • Диапазон измерений 0 – 10 метров.
  • 0,1 мм / 0,001 дюйм чувствительность (регулируемая).
  • Автоматический / полуавтоматический и ручной режим работы.
  • 10 разных установочных положений и параметров.
  • Возможность работы со 100 программными, 10 установочными параметрами.
  • Работа без установочных параметров (отдельный режим).
  • Определение верхнего и нижнего предела.
  • Двускоростной режим с контролем позиционирования.
  • Предупреждение с сообщениями об ошибках.
  • Программируемые ключи ручного управления.
  • Возможность обратного хода.
  • Сохраняет установленное положение и параметры после выключения питания.
  • Программируемые модели направлений по каждой оси.

Обработка станины

Для повышения точности резки станина гильотинных ножниц фрезеруются на 5ти осевых центрах с ЧПУ.

Гониометр со шкалой, T-образным пазом и стопором наклона (L= 1000 мм)

Пневматическая система поддержки листа

0-180° фронтальный измеритель угла

Клеть для защиты пальцев по всей длине

Подающий стол с шариками

Моторизованный задний упор переменного тока

Система защиты с задней стороны

Показать еще 9
Технические характеристики
Информация доступна
в полной версии
Модельный ряд
RGM-1550-3
3 Максимальная толщина, чёрная сталь (450Н/мм²), мм
1550 Длина реза, мм
2.1 Угол наклона лезвия, град.
RGM-2050-3
3 Максимальная толщина, чёрная сталь (450Н/мм²), мм
2050 Длина реза, мм
1.9 Угол наклона лезвия, град.
RGM-3050-3
3 Максимальная толщина, чёрная сталь (450Н/мм²), мм
3050 Длина реза, мм
1.5 Угол наклона лезвия, град.
RGM-2550-4
4 Максимальная толщина, чёрная сталь (450Н/мм²), мм
2550 Длина реза, мм
1.5 Угол наклона лезвия, град.
RGM-3050-4
4 Максимальная толщина, чёрная сталь (450Н/мм²), мм
3050 Длина реза, мм
1.5 Угол наклона лезвия, град.
Модельный ряд (5)
Производитель

Основанная в 1984 году, компания HILALSAN начала свою деятельность с изготовления ручных станков для листового металла, а теперь производит комбинированные гидравлическиие пресс-ножницы, вертикальные гибочные прессы с ЧПУ, электро-механические и гидравлические ножницы с ЧПУ.
