Координатно-пробивные прессы

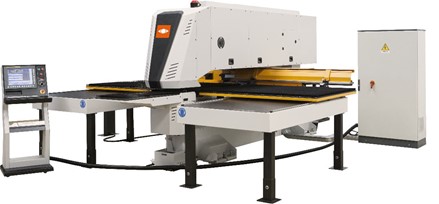

Technology Italiana TP Beta

Рейтинг товара
3
/5
Производительность
3
/5
Технологическая гибкость
4
/5
Цена (бюджет)
4
/5
Скорость окупаемости
Отправить заявку
Мы пришлем вам коммерческое предложение
Описание
Автоматический, компактный, универсальный пробивной пресс для изготовления изделий из металлического листа. Например, щитовых, железных дверей и элементов вентиляции. Компромиссное решение между технологичностью и ценой. Настройка рабочей станции занимает 12 секунд, смена инструмента во время работы программы - 3 секунды, а энергопотребление составляет от 0,4 кВт.
Конструктивные особенности
Технические характеристики (3)

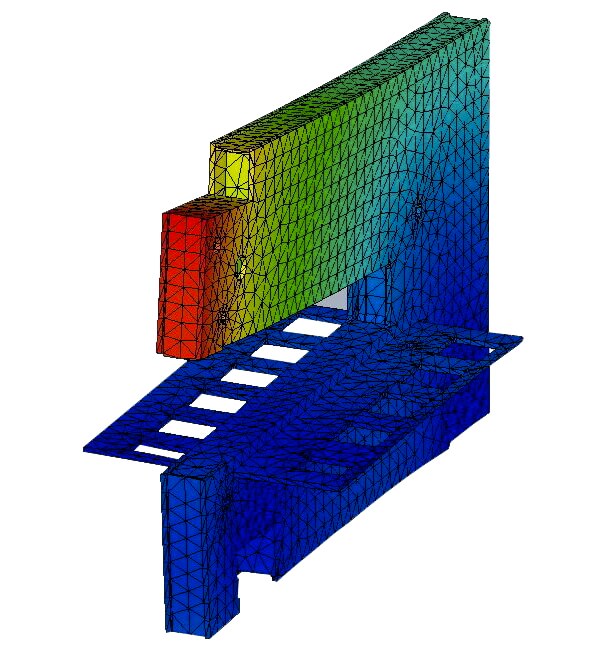

C-образная станина

Монолитная электросварная конструкция подвергнутая нормализационной термообработке для распределения созданных сваркой напряжений структуры. Повышенная жесткость прессов Technology Italiana помогает поддерживать постоянную параллельность пуансона и матрицы, снижает износ инструмента и повышает долговечность работы оборудования. Обращаем внимание на вес станка превышающий вес аналогичных прессов других производителей.

С-образная станина делает доступной загрузку материала с трех сторон и использование нестандартных размеров листового металла благодаря возможности перемещения и переворачивания.

Станины Technology Italiana изготавливаются в Италии из сертифицированных итальянских материалов.

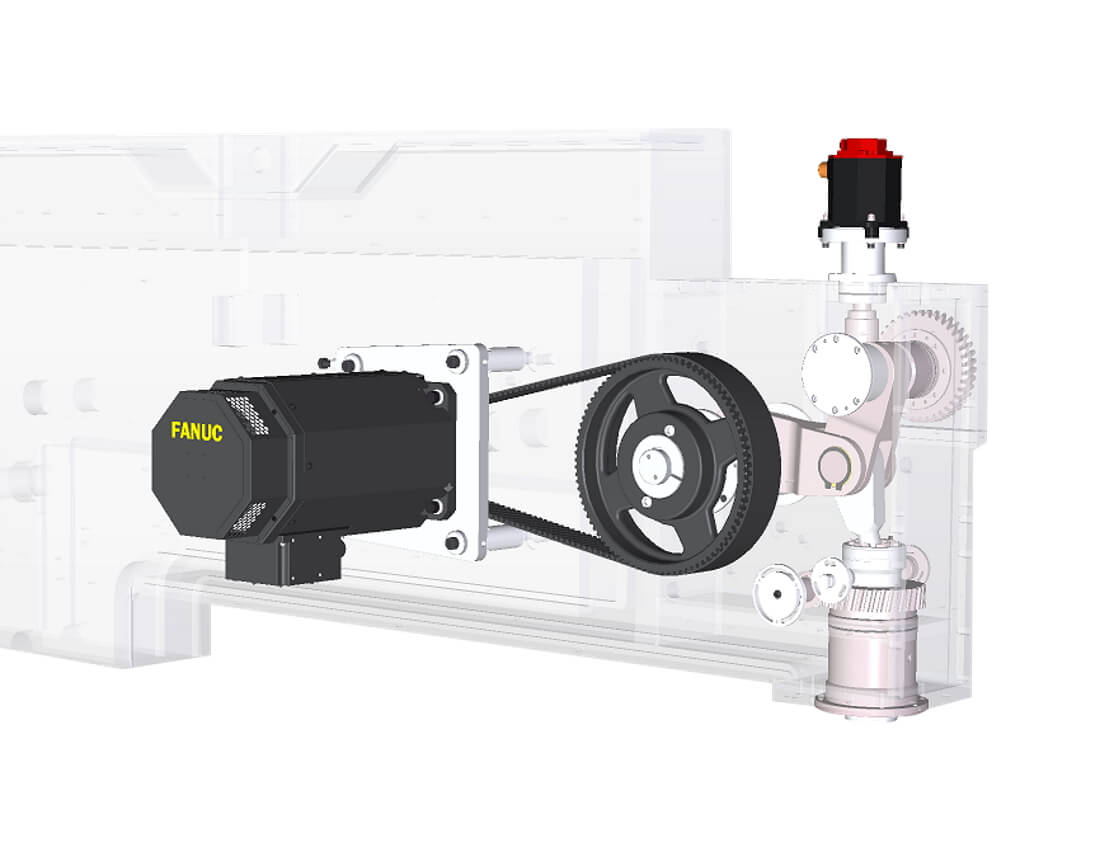

Серво-электрический привод и ЧПУ Fanuc

Использование ЧПУ, приводов и двигателей производства мирового лидера FANUC, гарантирует максимальную надежность, долгосрочное сохранение точности и повторяемости, а также доступность запасных частей в течение 25 лет через широкую сеть агентов.

  • Безщеточный электрический серводвигатель FANUC управляется с ЧПУ и обеспечивает уcилие пробивки 25 тонн при частоте 750 ударов в минуту.
  • Позволяет снизить энергозатраты, повысить производительность и контролировать ускорения в сочетании с уменьшением затрат на обслуживание.
  • Система DualCam позволяет выполнять высокоскоростную пробивку, избегая проблем с перегревом.
  • Функция Soft-punch снижает уровень шума при обработке до 50% в зависимости от типа и толщины материала.

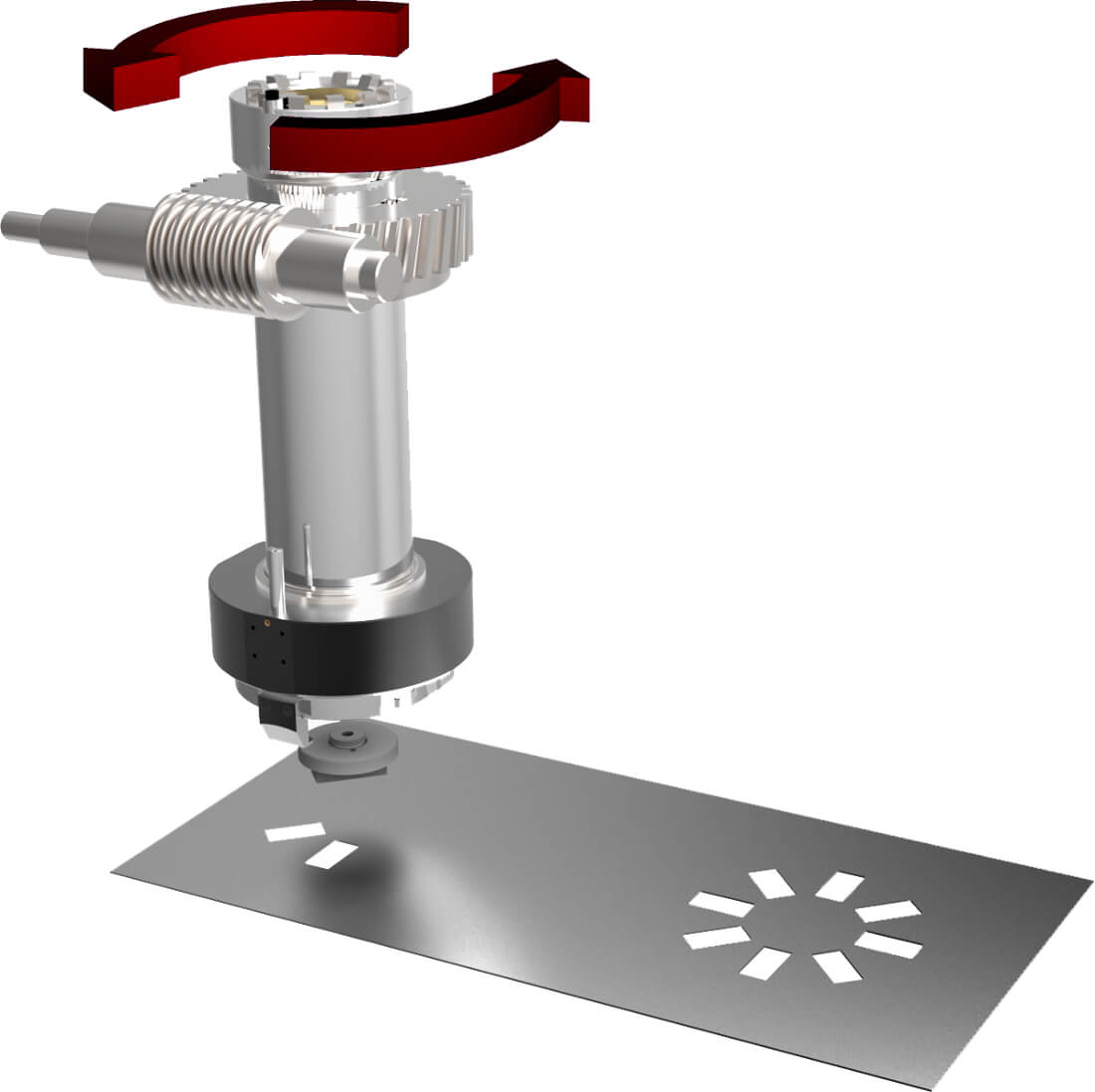

Полный авто индекс

  • Система автоматического индексирования позволяет поворачивать любой стандартный или специальный инструмент от 0° до 360°.
  • Автоматическая оптимальная раскладка раскроя по заготовке.
  • Сокращение количества приобретаемых инструментов.
  • Сокращение производственных сроков.
  • Минимальный программируемый шаг 0.01°.

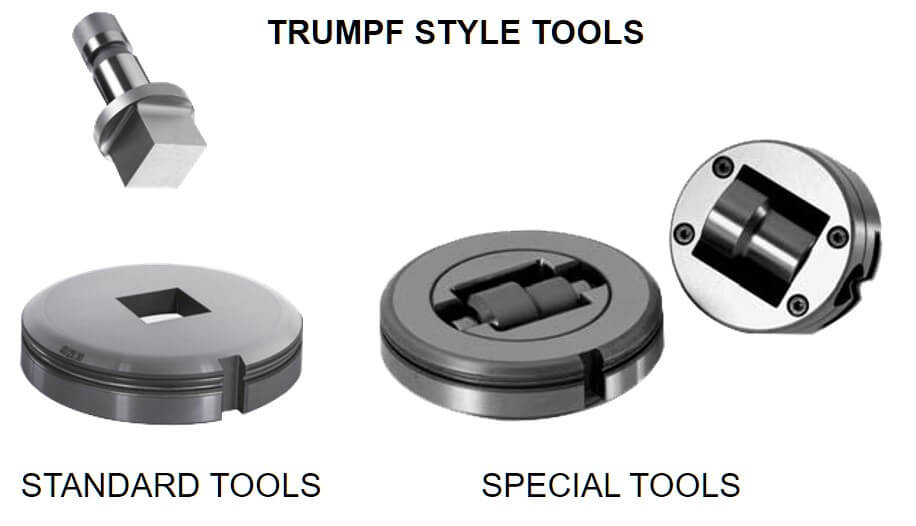

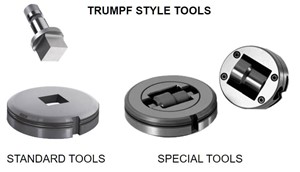

Инструмент типа TRUMPF

Инструмент типа TRUMPF на сегодняшний день обладает лучшей технологией для пробивных инструментов и предлагает значительные преимущества по сравнению со старой технологией инструмента в стиле AMADA (револьверная головка).

  • Длина: - 63%.
  • Вес: - 73%.
  • Стоимость: - 69%.

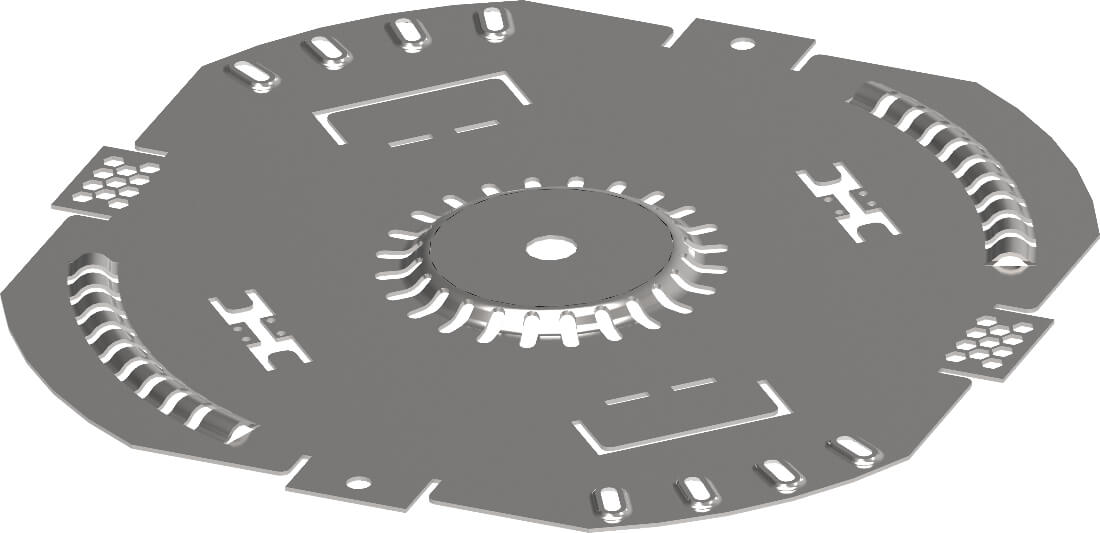

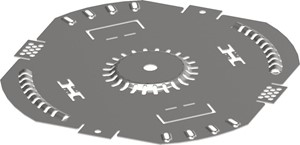

Многофункциональность обработки

Функции станка выходят за рамки обычной штамповки. Это не просто пробивая машина, а настоящий обрабатывающий центр.

  • Пробивка.
  • Пуклевка.
  • Точная окантовка.
  • «Выгрызание».
  • Устранение заусенцев.
  • Формовка.
  • Гибка.
  • Маркировка.
  • Высокоскоростная формовка.
  • Чеканка.
  • Гравировка.
  • Штамповка.

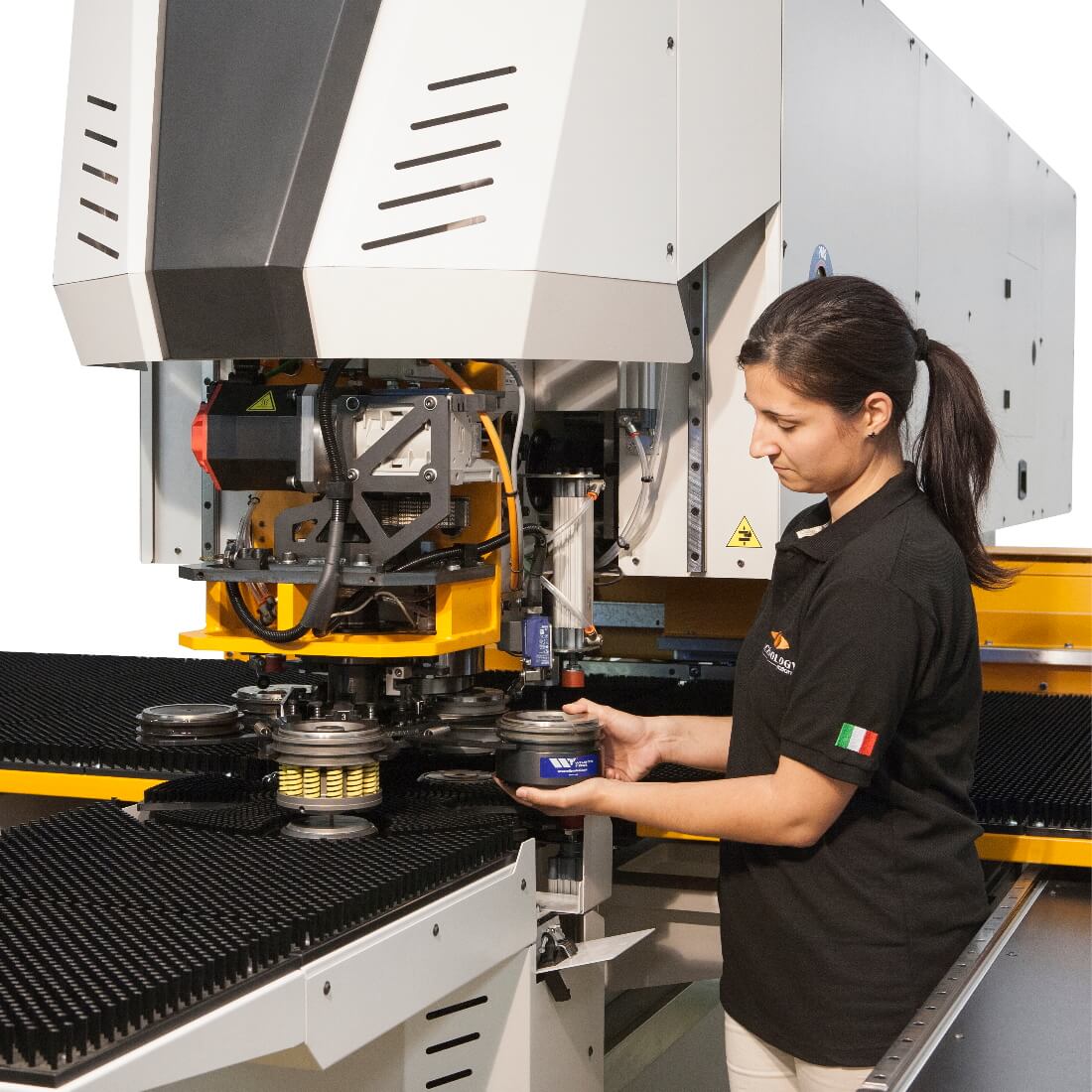

Умная система смены инструмента

  • Прессы оснащены горизонтальной системой смены инструмента в 5 рабочих станциях.
  • В случае необходимости установки нового инструмента оператору нужно только 12 секунд, для того чтобы установить требуемый инструмент в соответствующую станцию благодаря системе быстрого крепления.

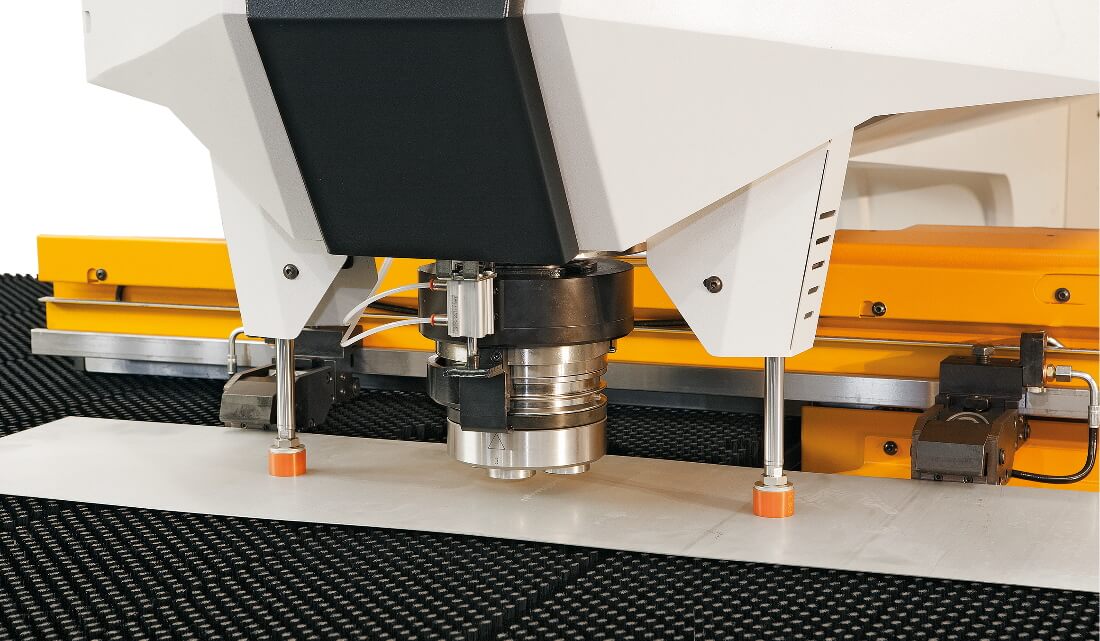

Легкое репозиционирования листа

Система позволяет работать с металлическим листом большего размера, чем ход по Х, обеспечивая несколько репозиций в процессе обработки.

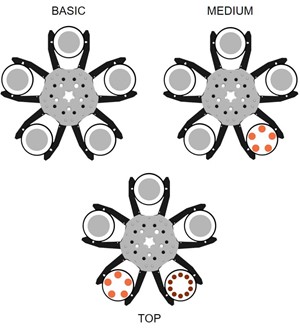

Три уровня типового инструментального оснащения

Максимальное количество 50 индексных инструментов при мультитул 10.

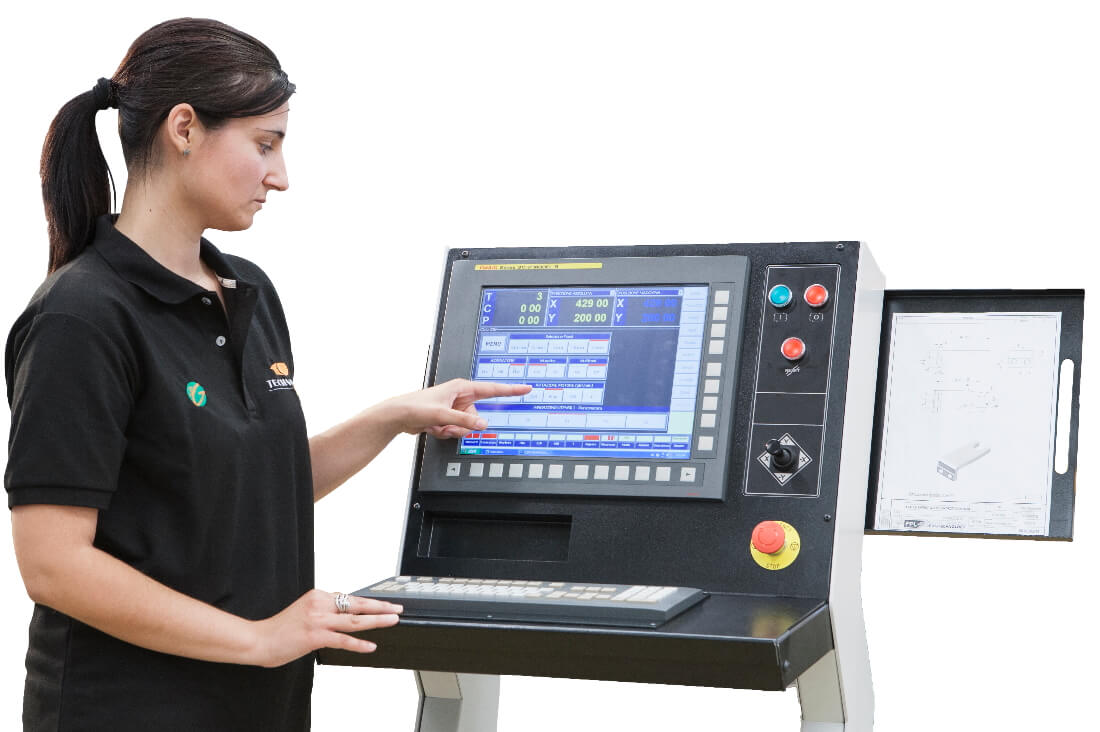

Большой 15" сенсорный экран

Использование сенсорного монитора, связанного с персональным внешним интерфейсом, позволяет упростить операции ввода.

Программное обеспечение на стойке ЧПУ

  • HMI TECNOCONTROL: интерфейс, созданный TECHNOLOGY для использования с сенсорным экраном, который упрощает использование машины. Имеет страницы, посвященные отдельным функциям, и описанием команд, которые не требуют знания и/или использования кодов. Данное ПО позволяет легко настраивать функции и параметры станка.
  • TECNOCAM: простая в применении графическая САМ-система для создания программ на машине без необходимости знания кодов ISO.

Другие особенности прессов TP Beta

  • Перемещения по оси X с реечной передачей, а по оси Y с шариковым винтом (ШВП) обеспечивают максимальную стабильность листа и точность обработки.
  • Возможность отрицательного позиционирования осей до -40 мм позволяет делать вырубки на краю листа меньше размеров пуансона, избегая его заменены.
  • Два варианта рабочего стола - со щетками или с шариками.

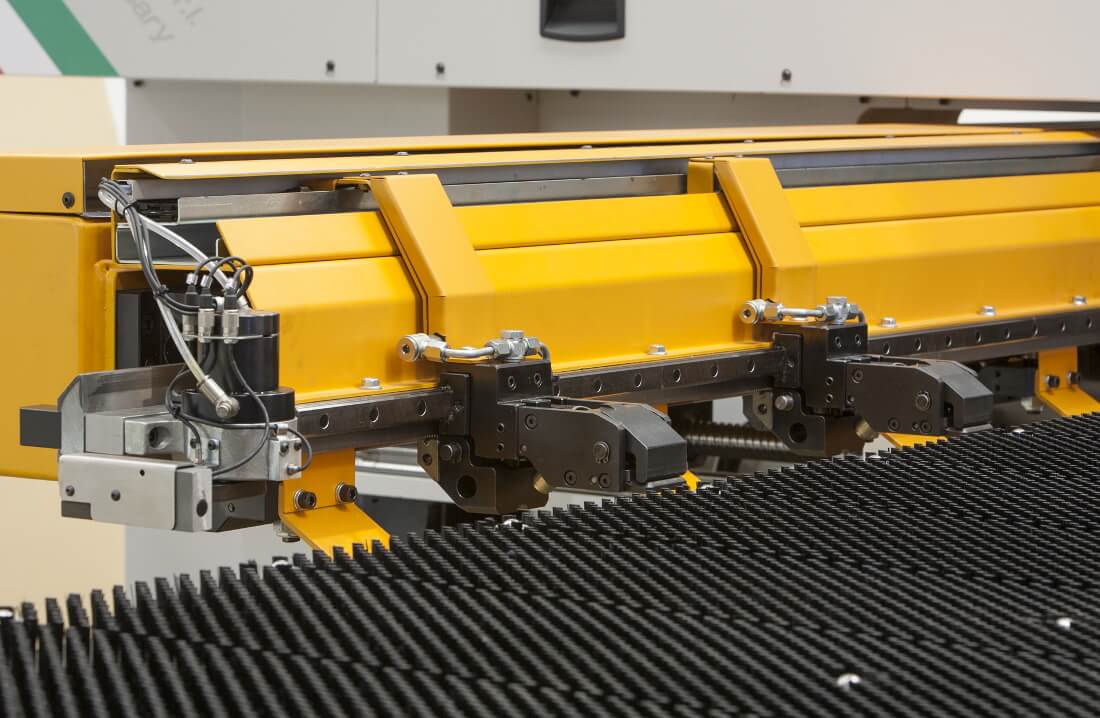

  • Захваты листа с пневматической системой, датчиком предупреждения столкновения и опцией автоматического позиционирования.
  • Система смазки инструмента управляемая ЧПУ.
  • Вакуумное устройство удаления отходов.
  • Автоматическая коррекция заточки инструмента.
  • Откидывающийся фронтальный стол.

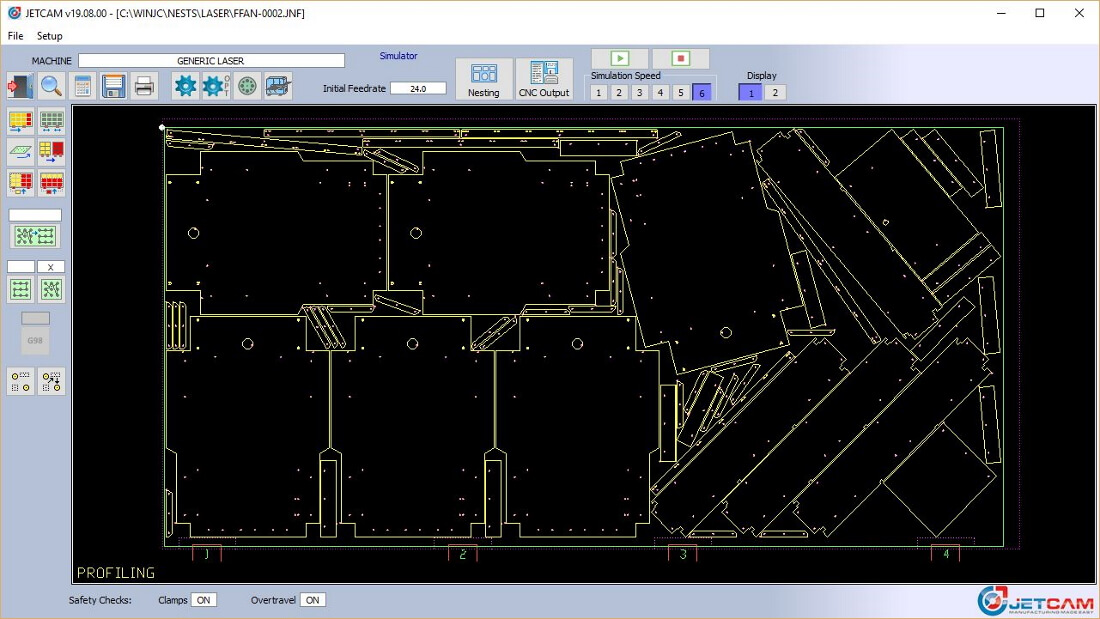

  • Дополнительное программное обеспечение JETCAM Expert позволяющее использовать все возможности станка.
  • Дистанционная помощь (tele-assistance).
  • Фотоэлементы безопасности.
  • И др.

Технические характеристики Beta 256 Beta 258 Beta 266
Рабочая зона, мм 1250x1500 1250x2000 1500x1500
Рабочая зона с репозицией, мм 1250x3000 1500x4000 1500x3000
Максимальное усилие пробивки, т 25 25 25
Максимальная толщина листа, мм 6 6 6
Максимальный вес листа, кг 150 150 150
Ход по оси Y, мм -25/1270 -40/1270 -25/1550
Ход по оси X, мм -40/1550 -40/2040 -40/1550
Скорость перемещения по осям X-Y, м/мин 75/55 75/55 75/55
Максимальная частота пробивки, уд/мин 750 750 750
Время смены инструмента, сек 3,0 3,0 3,0
Время смены инструмента в Mulltitool, сек 1,5 1,5 1,5
Время установки инструмента, сек 12 12 12
Точность позиционирования, мм ± 0.01 ± 0.01 ± 0.01
Скорость автоиндекса, об/мин 50 60 50
Потребляемая мощность в режиме готовности, кВт 0,4 0,4 0,4
Установленная мощность, кВт 6,0 6,0 6.0
Габаритные размеры, мм 3900х3200х2300h 3900х4350х2300h 4400x3200x2300h
Приблизительный вес, кг 3500 4500 5500

Конструктивные особенности

C-образная станина

Монолитная электросварная конструкция подвергнутая нормализационной термообработке для распределения созданных сваркой напряжений структуры. Повышенная жесткость прессов Technology Italiana помогает поддерживать постоянную параллельность пуансона и матрицы, снижает износ инструмента и повышает долговечность работы оборудования. Обращаем внимание на вес станка превышающий вес аналогичных прессов других производителей.

С-образная станина делает доступной загрузку материала с трех сторон и использование нестандартных размеров листового металла благодаря возможности перемещения и переворачивания.

Станины Technology Italiana изготавливаются в Италии из сертифицированных итальянских материалов.

Серво-электрический привод и ЧПУ Fanuc

Использование ЧПУ, приводов и двигателей производства мирового лидера FANUC, гарантирует максимальную надежность, долгосрочное сохранение точности и повторяемости, а также доступность запасных частей в течение 25 лет через широкую сеть агентов.

  • Безщеточный электрический серводвигатель FANUC управляется с ЧПУ и обеспечивает уcилие пробивки 25 тонн при частоте 750 ударов в минуту.
  • Позволяет снизить энергозатраты, повысить производительность и контролировать ускорения в сочетании с уменьшением затрат на обслуживание.
  • Система DualCam позволяет выполнять высокоскоростную пробивку, избегая проблем с перегревом.
  • Функция Soft-punch снижает уровень шума при обработке до 50% в зависимости от типа и толщины материала.

Полный авто индекс

  • Система автоматического индексирования позволяет поворачивать любой стандартный или специальный инструмент от 0° до 360°.
  • Автоматическая оптимальная раскладка раскроя по заготовке.
  • Сокращение количества приобретаемых инструментов.
  • Сокращение производственных сроков.
  • Минимальный программируемый шаг 0.01°.

Инструмент типа TRUMPF

Инструмент типа TRUMPF на сегодняшний день обладает лучшей технологией для пробивных инструментов и предлагает значительные преимущества по сравнению со старой технологией инструмента в стиле AMADA (револьверная головка).

  • Длина: - 63%.
  • Вес: - 73%.
  • Стоимость: - 69%.

Многофункциональность обработки

Функции станка выходят за рамки обычной штамповки. Это не просто пробивая машина, а настоящий обрабатывающий центр.

  • Пробивка.
  • Пуклевка.
  • Точная окантовка.
  • «Выгрызание».
  • Устранение заусенцев.
  • Формовка.
  • Гибка.
  • Маркировка.
  • Высокоскоростная формовка.
  • Чеканка.
  • Гравировка.
  • Штамповка.

Умная система смены инструмента

  • Прессы оснащены горизонтальной системой смены инструмента в 5 рабочих станциях.
  • В случае необходимости установки нового инструмента оператору нужно только 12 секунд, для того чтобы установить требуемый инструмент в соответствующую станцию благодаря системе быстрого крепления.

Легкое репозиционирования листа

Система позволяет работать с металлическим листом большего размера, чем ход по Х, обеспечивая несколько репозиций в процессе обработки.

Три уровня типового инструментального оснащения

Максимальное количество 50 индексных инструментов при мультитул 10.

Большой 15" сенсорный экран

Использование сенсорного монитора, связанного с персональным внешним интерфейсом, позволяет упростить операции ввода.

Программное обеспечение на стойке ЧПУ

  • HMI TECNOCONTROL: интерфейс, созданный TECHNOLOGY для использования с сенсорным экраном, который упрощает использование машины. Имеет страницы, посвященные отдельным функциям, и описанием команд, которые не требуют знания и/или использования кодов. Данное ПО позволяет легко настраивать функции и параметры станка.
  • TECNOCAM: простая в применении графическая САМ-система для создания программ на машине без необходимости знания кодов ISO.

Другие особенности прессов TP Beta

  • Перемещения по оси X с реечной передачей, а по оси Y с шариковым винтом (ШВП) обеспечивают максимальную стабильность листа и точность обработки.
  • Возможность отрицательного позиционирования осей до -40 мм позволяет делать вырубки на краю листа меньше размеров пуансона, избегая его заменены.
  • Два варианта рабочего стола - со щетками или с шариками.
  • Захваты листа с пневматической системой, датчиком предупреждения столкновения и опцией автоматического позиционирования.
  • Система смазки инструмента управляемая ЧПУ.
  • Вакуумное устройство удаления отходов.
  • Автоматическая коррекция заточки инструмента.
  • Откидывающийся фронтальный стол.
  • Дополнительное программное обеспечение JETCAM Expert позволяющее использовать все возможности станка.
  • Дистанционная помощь (tele-assistance).
  • Фотоэлементы безопасности.
  • И др.
Показать еще 9
Технические характеристики
Информация доступна
в полной версии
Модельный ряд
Модельный ряд Рабочая зона с репозицией, мм Максимальное усилие пробивки, т Максимальная толщина листа, мм Максимальная частота пробивки, уд/мин
Beta 256 1250x3000 25 6 750
Beta 258 1500x4000 25 6 750
Beta 266 1500x3000 25 6 750
